نیلینگ یا همان روش میخکوبی در خاک، یکی از تکنیک‌های مهم پایدارسازی گود است که طی سال‌های اخیر در پروژه‌های عمرانی و ساختمانی در ایران بسیار مورد توجه قرار گرفته. وقتی صحبت از گودبرداری در مناطق شهری می‌شود، اولین چیزی که به ذهن می‌رسد امنیت ساختمان‌های مجاور و حفظ پایداری دیواره‌های گود است. اگر این موضوع جدی گرفته نشود، هم خطر ریزش و خسارت‌های جانی وجود دارد و هم پروژه با مشکلات حقوقی و هزینه‌های غیرقابل پیش‌بینی مواجه خواهد شد. همین جاست که روش نیلینگ به کمک مهندسان می‌آید و خیال همه را تا حد زیادی راحت می‌کند.
نیلینگ چیست؟
نیلینگ در اصل یک روش پایدارسازی گود است. یعنی دیواره‌های خاکی را با استفاده از میلگرد یا میخ های فولادی مقاوم می‌کنند تا بتوانند در برابر فشار جانبی خاک و نیروهای وارده مقاومت بیشتری داشته باشند. این تکنیک از دهه ۷۰ میلادی در کشورهای پیشرفته رواج پیدا کرد و حالا در ایران هم به عنوان یکی از پرکاربردترین روش‌های پایدارسازی شناخته می‌شود.
وقتی شما در یک پروژه ساختمانی نیاز دارید چندین متر خاکبرداری انجام دهید، روش‌های مختلفی برای نگه داشتن دیواره‌های گود وجود دارد. روش های معمول پایدارسازی دیواره گود شامل تاپ دان، انکراژ، مهارمتقابل، سازه نگهبان خرپایی و … است. اما نیلینگ معمولا به خاطر هزینه مناسب‌تر و سرعت اجرای قابل قبول، یکی از گزینه‌های اصلی مهندسان است.
تاریخچه نیلینگ
روش نیلینگ اولین بار در دهه ۱۹۶۰ میلادی در اروپا مطرح شد. در آن زمان نیاز به پایدارسازی دیواره‌های خاکی در پروژه‌های عمرانی بزرگ مثل مترو و تونل باعث شد مهندسان به فکر روش‌های نوین بیفتند. تا قبل از آن، بیشتر از سازه‌های نگهبان موقت یا دیوارهای نگهدارنده بتنی استفاده می‌شد. اما این راهکارها علاوه بر هزینه بالا، انعطاف‌پذیری کمی هم داشتند.
اولین پروژه شناخته‌شده نیلینگ در فرانسه انجام شد و به خاطر موفقیت چشمگیرش، این روش به سرعت در کشورهای دیگر مثل آلمان و آمریکا هم مورد توجه قرار گرفت. مهندسان دریافتند که با میخکوبی در خاک و پوشش شاتکریت می‌توان سازه‌ای پایدار، اقتصادی و سریع اجرا کرد.
ورود نیلینگ به ایران هم به دهه ۷۰ خورشیدی برمی‌گردد. در آن زمان، پروژه‌های بزرگ ساختمانی و عمرانی در شهرهای پرجمعیت نیازمند روش‌های مطمئن‌تر بودند. ابتدا این تکنیک در پروژه‌های خاص مثل مترو تهران یا گودبرداری‌های عمیق در مرکز شهر به کار گرفته شد. با گذشت زمان و اثبات کارایی آن، نیلینگ به یک روش پرکاربرد در ساخت‌وساز شهری تبدیل شد. امروزه در اکثر پروژه‌های گودبرداری، این تکنیک یا به تنهایی و یا در کنار سایر روش‌ها استفاده می‌شود.
اجزای اصلی نیلینگ
اجزای اصلی نیلینگ:
- میخ یا میلگرد فولادی (نیل)
اصلی‌ترین عضو نیلینگ همان میلگرد یا میخ فولادی است که در داخل خاک کوبیده یا جاگذاری می‌شود. این میلگردها معمولا آجدار و با پوشش ضدزنگ هستند تا هم مقاومت کافی داشته باشند و هم در برابر خوردگی دوام بیاورند. - دوغاب سیمان
برای پر کردن فضای اطراف میلگرد و انتقال نیرو بین خاک و میخ، از دوغاب سیمان استفاده می‌شود. این ماده باعث چسبندگی بهتر می‌شود و جلوی نفوذ آب را هم می‌گیرد. - غلاف یا لوله تزریق
در بعضی پروژه‌ها، برای تزریق بهتر دوغاب از لوله‌های مخصوص استفاده می‌کنند. این کار باعث می‌شود دوغاب به طور یکنواخت پخش شود و اتصال قوی‌تری شکل بگیرد. - صفحه و مهره سر میخ یا هد نیل
وقتی میلگردها در خاک قرار گرفتند، در قسمت انتهایی آن‌ها یک صفحه فلزی به همراه مهره محکم می‌شود. این صفحه نقش انتقال نیرو به لایه شاتکریت را دارد و باعث می‌شود بارها به طور یکنواخت پخش شوند. - شاتکریت (بتن پاششی)
سطح دیواره خاک با لایه‌ای از بتن پاششی پوشانده می‌شود. این شاتکریت علاوه بر محافظت سطحی، به انتقال بار بین خاک و میخ‌ها کمک زیادی می‌کند.
ترکیب همه این اجزا در کنار هم یک سیستم پایدار و مقاوم ایجاد می‌کند که می‌تواند در برابر فشار جانبی خاک، بارهای زلزله و حتی تغییرات آب و هوایی مقاومت نشان دهد.
ماشین آلات مورد استفاده در نیلینگ
اجرای نیلینگ بدون تجهیزات و ماشین‌آلات تخصصی امکان‌پذیر نیست. هر کدام از مراحل اجرا به دستگاه خاصی نیاز دارد:
- دستگاه حفاری (Drilling Rig)
برای ایجاد سوراخ‌های باریک در دیواره خاک از دستگاه‌های حفاری مخصوص استفاده می‌شود. این دستگاه‌ها بسته به شرایط پروژه می‌توانند سبک یا سنگین باشند. در پروژه‌های شهری معمولا از دستگاه‌های کوچک و قابل حمل استفاده می‌شود تا فضای زیادی اشغال نکنند. - کمپرسور هوا
کمپرسور یکی از تجهیزات کلیدی در عملیات نیلینگ و گودبرداری است. این دستگاه وظیفه تولید و تأمین هوای فشرده را بر عهده دارد و بدون آن، بسیاری از ماشین‌آلات پروژه امکان کارکرد ندارند. - پمپ تزریق دوغاب
بعد از قرار گرفتن میلگردها، نیاز است دوغاب سیمان به اطراف آن تزریق شود. پمپ‌های تزریق این کار را با فشار مناسب انجام می‌دهند تا فضای خالی پر شود و اتصال کامل برقرار گردد. - دستگاه شاتکریت
برای پاشیدن لایه بتن روی سطح دیواره از دستگاه شاتکریت استفاده می‌شود. این دستگاه می‌تواند به صورت خشک یا تر عمل کند و بستگی به شرایط پروژه دارد. - تجهیزات جانبی
علاوه بر دستگاه‌های اصلی، ابزارهایی مثل جک هیدرولیکی، دستگاه جوش، ابزار برش میلگرد و تجهیزات ایمنی هم در پروژه‌های نیلینگ مورد استفاده قرار می‌گیرند.
وجود ماشین‌آلات مناسب و اپراتورهای ماهر نقش زیادی در کیفیت اجرای نیلینگ دارد. یک تیم متخصص می‌داند در هر شرایطی از چه تجهیزاتی استفاده کند تا هم سرعت کار بالا باشد و هم ایمنی رعایت شود.
مراحل اجرای نیلینگ
اجرای نیلینگ مراحلی دارد که باید قدم به قدم با دقت انجام شود. اولین مرحله، حفاری گمانه های باریک در فواصل مشخص روی دیواره گود است. سپس میلگردهای فولادی درون این حفاری‌ها قرار داده می‌شوند. بعد از آن فضای اطراف میلگرد با دوغاب سیمان پر می‌شود تا اتصال خوبی بین میخ و خاک به وجود بیاید. در نهایت، یک لایه شاتکریت روی سطح دیواره پاشیده می‌شود که هم نقش نگهدارنده دارد و هم از فرسایش سطح جلوگیری می‌کند.
این کار معمولا در چندین مرحله و به صورت بالا به پایین انجام می‌شود. یعنی ابتدا بخشی از خاک برداشته می‌شود، بعد میخکوبی و شاتکریت صورت می‌گیرد، سپس مرحله بعدی خاکبرداری انجام می‌شود و همین طور تا رسیدن به عمق نهایی ادامه پیدا می‌کند.
مزایای روش نیلینگ
روش نیلینگ مزایای زیادی دارد. اول از همه انعطاف‌پذیری آن است. این تکنیک برای انواع خاک‌ها و شرایط مختلف قابل اجراست. دوم اینکه نسبت به روش‌های دیگر، فضای کمتری اشغال می‌کند. در شهرهای شلوغ که هر متر مربع زمین ارزش بالایی دارد، این موضوع اهمیت زیادی دارد.
از طرفی، سرعت اجرای نیلینگ بالا بوده و هزینه آن در مقایسه با روش‌هایی دیگر کمتر است. علاوه بر این، نیلینگ امکان استفاده مجدد از سازه‌های نگهبان را فراهم نمی‌کند، ولی به خاطر دائمی بودن آن، نیاز به سازه موقت هم کمتر است.

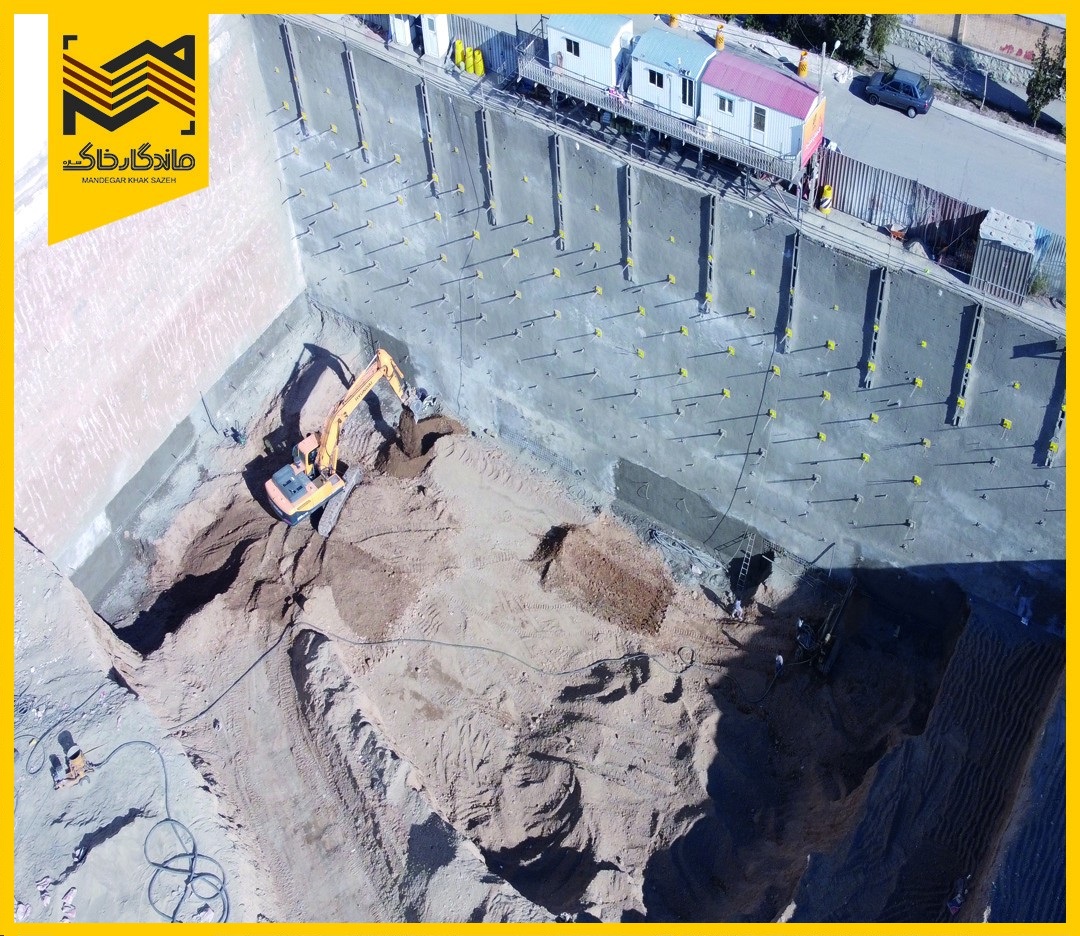

چالش ها و محدودیت های روش نیلینگ
البته نیلینگ هم محدودیت‌هایی دارد. مثلا در خاک‌های خیلی سست یا ماسه‌ای اشباع شده، اجرای آن با مشکل روبرو می‌شود. همچنین در پروژه‌هایی که سطح آب زیرزمینی بالاست، باید تدابیر ویژه‌ای اندیشید. به همین دلیل است که قبل از تصمیم‌گیری نهایی، مطالعات ژئوتکنیک اهمیت زیادی دارد.
یک مهندس ژئوتکنیک با بررسی دقیق خاک، سطح آب، بارهای وارد بر سازه و شرایط محیطی، بهترین روش پایدارسازی را پیشنهاد می‌دهد. گاهی اوقات ترکیبی از روش‌ها استفاده می‌شود. مثلا بخشی از گود با نیلینگ و بخشی دیگر با انکراژ یا دیوار برشی پایدار می‌گردد.

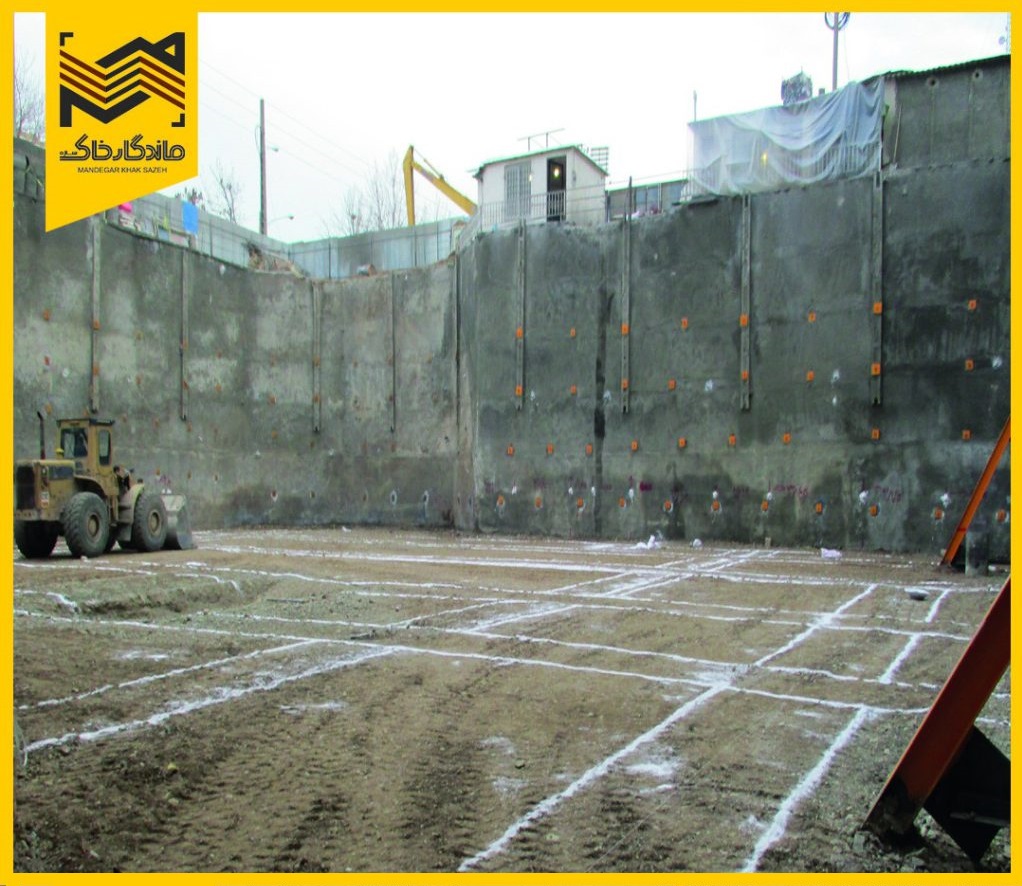

اهمیت نیلینگ در پروژه‌های شهری
با توجه به تراکم بالای ساختمان‌ها در شهرهایی مثل تهران، مشهد، شیراز و اصفهان، استفاده از روش‌های پایدارسازی ایمن مثل نیلینگ کاملا حیاتی است. متاسفانه در برخی پروژه‌ها به خاطر کاهش هزینه‌ها یا عجله در اجرا، از روش‌های غیراصولی استفاده می‌شود و همین موضوع باعث بروز حوادث جدی می‌شود. کافی است یک جستجو در اخبار داشته باشید تا ببینید چندین مورد ریزش گود در سال‌های اخیر اتفاق افتاده که خسارت‌های سنگینی به بار آورده است.
اینجاست که شرکت‌های متخصص در زمینه پایدارسازی مثل ماندگار خاک وارد عمل می‌شوند. این شرکت‌ها با بهره‌گیری از مهندسان باتجربه و تجهیزات پیشرفته، اجرای نیلینگ را با بالاترین استانداردها انجام می‌دهند. همکاری با تیمی حرفه‌ای باعث می‌شود کارفرما خیالش از بابت ایمنی پروژه راحت باشد و در عین حال هزینه‌ها هم به صورت بهینه مدیریت شود.

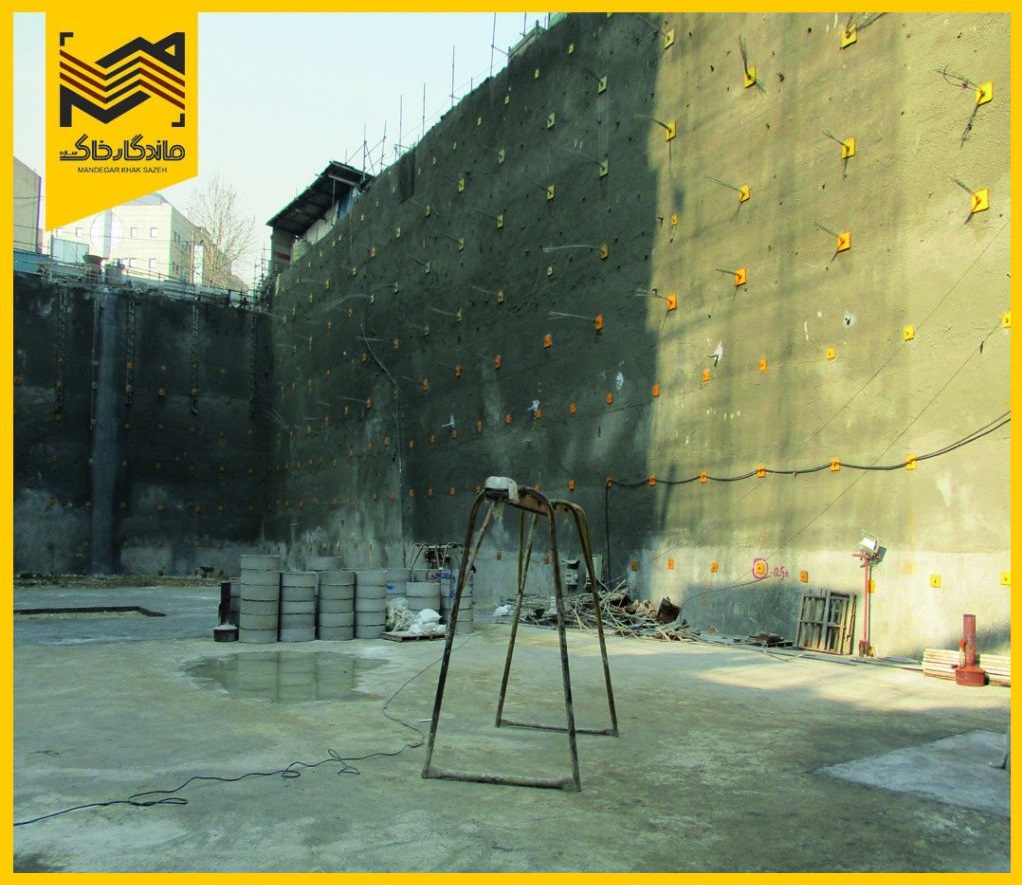

کاربرد نیلینگ در پروژه های گودبرداری شهری
اگر به پروژه‌های موفق در سطح شهر نگاه کنیم، بسیاری از آن‌ها با روش نیلینگ پایدار شده‌اند. برای مثال، در پروژه‌های بزرگ ساختمانی یا تجاری، عمق گودبرداری ممکن است به بیش از ۲۰ متر برسد. در چنین شرایطی، استفاده از سازه‌های نگهبان ساده جوابگو نیست و یا هزینه نسبتا زیادی دارد. نیلینگ با ایجاد یک شبکه مقاوم از میلگردها و شاتکریت، این اطمینان را می‌دهد که دیواره ها تحت فشار جانبی خاک یا بارهای دینامیکی ناشی از زلزله دچار ریزش نمی‌شوند.
با توجه به رشد روزافزون ساخت و ساز در کشور و اهمیت امنیت در پروژه‌های عمرانی، روش‌هایی پایدارسازی گود مثل نیلینگ بسیار پر کاربرد هستند. حتی انتظار می‌رود با پیشرفت تکنولوژی و ورود دستگاه‌های مدرن حفاری و تزریق، سرعت و کیفیت اجرای این روش بیشتر هم بشود.
همچنین آیین‌نامه‌های ساختمانی ایران در سال‌های اخیر سختگیرانه‌تر شده‌اند. این موضوع باعث می‌شود کارفرمایان و مهندسان بیشتر به سمت روش‌های پایدارسازی علمی مثل نیلینگ حرکت کنند.
نقش شرکت متخصص در اجرای نیلینگ
وقتی صحبت از اجرای روش‌هایی مثل نیلینگ می‌شود، خیلی‌ها تصور می‌کنند کافی است چند میلگرد در خاک کوبیده شود و با شاتکریت سطح کار پوشانده شود. در حالی که اجرای درست این تکنیک نیازمند دانش ژئوتکنیک، تجهیزات تخصصی و تجربه عملی فراوان است. کوچکترین خطا در طراحی یا اجرا می‌تواند ایمنی کل پروژه را زیر سوال ببرد و خسارت‌های جبران‌ناپذیری ایجاد کند. به همین خاطر توصیه می‌شود کارفرمایان برای چنین پروژه‌هایی همیشه سراغ شرکت‌های متخصص و معتبر بروند.
یک شرکت متخصص قبل از شروع کار، مطالعات ژئوتکنیک را انجام می‌دهد، شرایط خاک و آب زیرزمینی را می‌سنجد، طرح بهینه پایدارسازی را ارائه می‌کند و سپس با تجهیزات مناسب و تیم اجرایی باتجربه وارد عمل می‌شود. این فرآیند باعث می‌شود پروژه هم از نظر ایمنی مطمئن باشد و هم از نظر اقتصادی به‌صرفه اجرا شود.
در این میان مجموعه‌هایی مثل ماندگار خاک نمونه بارزی از یک تیم متخصص هستند که همه این مزیت‌ها را در اختیار کارفرما قرار می‌دهند. این شرکت علاوه بر تجربه چندین ساله در زمینه طراحی و اجرای نیلینگ، از نیروهای فنی آموزش‌دیده و دستگاه‌های به‌روز استفاده می‌کند. نتیجه این ترکیب، اجرای سریع‌تر، دقیق‌تر و با کیفیت بالاتر پروژه‌هاست. همچنین ماندگار خاک همواره در تلاش است با ارائه مشاوره تخصصی، کارفرما را در انتخاب بهترین روش یاری کند و هزینه‌های اضافی را به حداقل برساند.
در نهایت می‌توان گفت نیلینگ یک روش کارآمد، اقتصادی و مطمئن برای پایدارسازی گود است. هرچند اجرای آن نیازمند دانش فنی بالا و تجربه عملی است. به همین دلیل انتخاب یک تیم حرفه‌ای نقش کلیدی در موفقیت پروژه دارد. اگر شما هم در حال برنامه‌ریزی برای یک پروژه ساختمانی هستید و نیاز به گودبرداری ایمن دارید، بهتر است از همان ابتدا با متخصصان این حوزه مشورت کنید.
