انواع کوپلر میلگرد + استانداردهای بین‌المللی کوپلر میلگرد

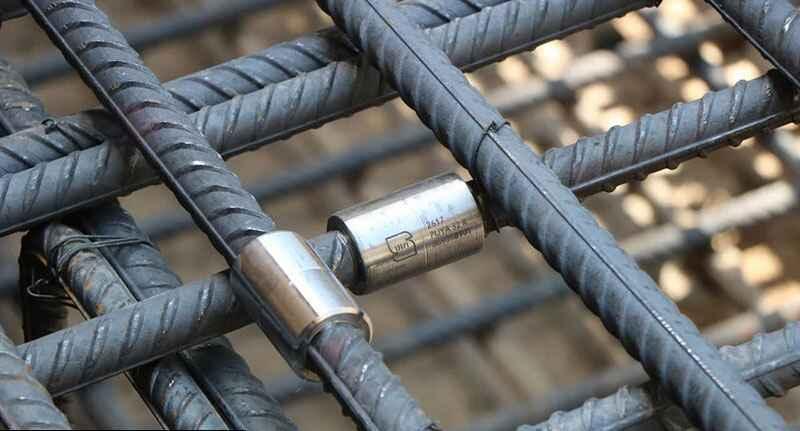

کوپلر میلگرد یا همان Rebar Coupler یکی از قطعات کلیدی در سازه‌های بتنی مدرن است که برای اتصال دو میلگرد با قطر یکسان یا متفاوت به کار می‌رود. این ابزار به عنوان اتصال مکانیکی دقیق و ایمن، جایگزینی هوشمند برای روش سنتی هم‌پوشانی (Overlap) میلگردها محسوب می‌شود.

در پروژه‌های بزرگ عمرانی و ساختمانی که استحکام، یکپارچگی و ایمنی سازه اهمیت بالایی دارد، استفاده از کوپلر میلگرد باعث می‌شود نیاز به طول زیاد اورلپ از بین برود و در نتیجه، مصرف میلگرد و هزینه‌های اجرا کاهش یابد. به بیان ساده‌تر، کوپلر میلگرد مانند یک رابط فلزی مقاوم عمل می‌کند که دو سر میلگرد رزوه‌شده را به‌صورت محکم و دقیق به هم متصل می‌نماید. این اتصال نه‌تنها در برابر نیروی کششی و فشاری مقاومت بالایی دارد، بلکه در شرایط خاص مانند زلزله یا بارهای دینامیکی شدید نیز عملکردی قابل اعتماد ارائه می‌دهد.

در سال‌های اخیر، به دلیل افزایش قیمت میلگرد بستر و ضرورت استفاده از روش‌های اقتصادی‌تر، کوپلرها جایگزین بسیار مناسبی برای روش‌های سنتی وصله‌زنی میلگرد شده‌اند. همچنین، بسیاری از پیمانکاران و مهندسان هنگام خرید میلگرد به دنبال کوپلرهای استاندارد و کوپلر انتهایی میلگرد باکیفیت و مطابق استانداردهای بین‌المللی هستند تا دوام و ایمنی سازه تضمین شود. در ادامه با انواع کوپلر میلگرد، کاربردهای آن در پروژه‌های ساختمانی و نحوه‌ی اجرای صحیح این اتصال مکانیکی آشنا خواهیم شد.

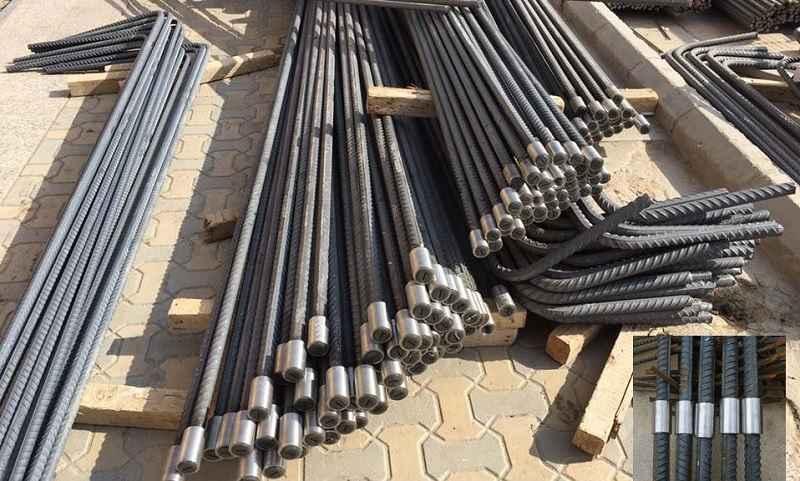

اهمیت استفاده از کوپلر میلگرد در صنعت ساختمانی

در ساخت‌وسازهای امروزی، میلگرد یکی از عناصر حیاتی در اسکلت‌بندی ساختمان‌ها محسوب می‌شود؛ چه در سازه‌های فلزی و چه در سازه‌های بتنی. میلگردها معمولاً به‌صورت شبکه‌ای از آرماتورها کنار هم قرار می‌گیرند و باید با دقت بالا به یکدیگر متصل شوند تا انتقال نیرو به‌صورت یکنواخت و ایمن انجام گیرد.

در گذشته، روش‌های سنتی مانند بستن میلگردها با سیم مفتول یا استفاده از اتصالات هم‌پوشان (Overlap) برای اتصال آرماتورها رایج بود؛ اما این روش‌ها معایبی مانند افزایش وزن سازه، مصرف زیاد میلگرد و دشواری در کنترل کیفیت داشتند. در نتیجه، دوام و ایمنی کلی پروژه تحت تأثیر قرار می‌گرفت.

با پیشرفت فناوری در صنعت ساختمان، روش‌های نوینی برای افزایش استحکام و دقت در اجرای پروژه‌ها معرفی شدند. یکی از مؤثرترین این روش‌ها، استفاده از کوپلر میلگرد یا اتصالات مکانیکی است که جایگزینی مطمئن و علمی برای روش‌های سنتی محسوب می‌شود. این فناوری با بهره‌گیری از اتصالات رزوه‌ای دقیق و مقاوم، موجب افزایش سرعت اجرا، کاهش پرت میلگرد و ارتقای کیفیت سازه می‌گردد.

علاوه بر این، استفاده از کوپلر باعث انطباق کامل با ضوابط اجرای کوپلر میلگرد در استانداردهای بین‌المللی می‌شود. رعایت این ضوابط، نقش مهمی در تضمین ایمنی و کنترل کیفیت اتصالات دارد.

در بازار فعلی که قیمت میلگرد سایز ۱۲ امروز و سایر سایزها با نوساناتی همراه است، استفاده از کوپلر می‌تواند هزینه‌های کلی پروژه را به میزان چشمگیری کاهش دهد. زیرا در این روش، نیاز به طول هم‌پوشانی حذف می‌شود و در نتیجه مصرف میلگرد کاهش می‌یابد. به‌ویژه در شرایطی که قیمت آهن و میلگرد به سرعت تغییر می‌کند، انتخاب روش‌های نوین مانند کوپلر، تصمیمی هوشمندانه و اقتصادی برای پیمانکاران و مهندسان سازه است.

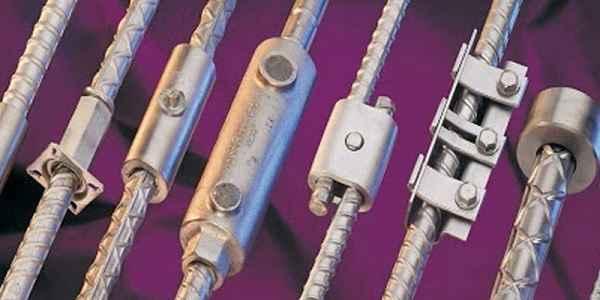

انواع کوپلر میلگرد

کوپلر میلگرد در مدل‌های مختلفی تولید می‌شود که هر یک برای موقعیت‌ها و نیازهای خاص پروژه‌های عمرانی مناسب هستند. انتخاب صحیح نوع کوپلر تأثیر مستقیمی بر کیفیت و ایمنی سازه دارد. در ادامه، با رایج‌ترین و کاربردی‌ترین انواع کوپلر میلگرد آشنا می‌شویم:

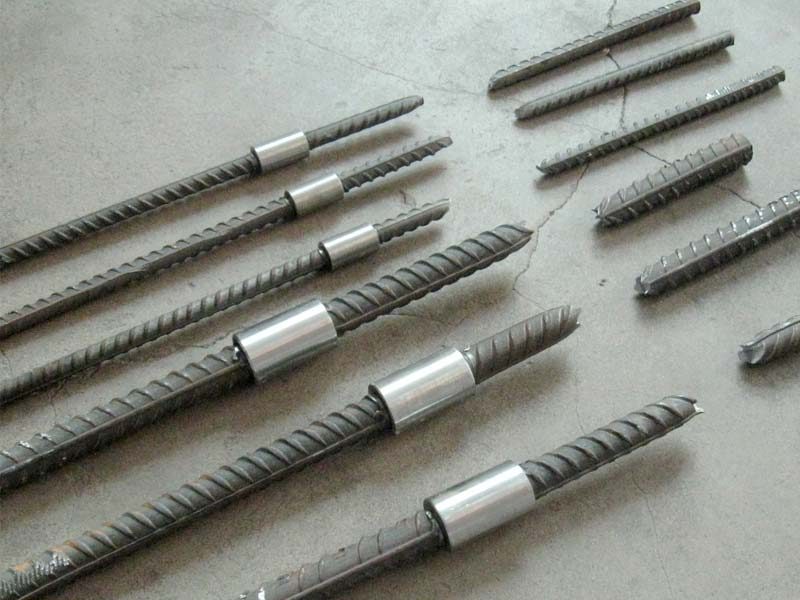

کوپلر استاندارد (Standard Coupler)

این نوع، پرمصرف‌ترین مدل کوپلر میلگرد در پروژه‌های ساختمانی است. طراحی آن به‌گونه‌ای است که در بیشتر بخش‌های سازه قابل استفاده باشد؛ البته به شرط آنکه یکی از میلگردها قابلیت چرخش داشته باشد.
در اجرای ستون‌ها، تیرها و فونداسیون از کوپلر استاندارد برای اتصال سریع و دقیق استفاده می‌شود. این نوع اتصال باعث کاهش مصرف میلگرد و افزایش سرعت اجرا می‌شود.
در پروژه‌هایی که از میلگردهای با سایز متوسط استفاده می‌کنند، معمولاً خرید میلگرد سایز ۱۲ به همراه کوپلر استاندارد توصیه می‌شود تا عملکرد سازه در برابر نیروهای فشاری و کششی بهینه شود.

کوپلر جوشی میلگرد به سازه

این نوع کوپلر زمانی مورد استفاده قرار می‌گیرد که امکان جوش دادن مستقیم میلگرد به عضو فلزی یا سازه وجود نداشته باشد.
در این روش، ابتدا کوپلر به بخش فلزی سازه جوشکاری می‌شود و سپس میلگرد داخل آن محکم می‌گردد. این اتصال استحکام بالایی دارد و برای نقاطی که فضای کاری محدود است، بسیار مناسب است.
در پروژه‌های صنعتی که از تیرهای فولادی استفاده می‌شود، استفاده از این مدل به‌ویژه زمانی که قیمت میلگرد بالا باشد، باعث صرفه‌جویی در مصرف و کنترل هزینه‌ها می‌شود.

کوپلر با رزوه راست و چپ

در شرایطی که هیچ‌یک از میلگردها قابلیت چرخش ندارند، کوپلر چپ و راست بهترین انتخاب است.
طراحی این مدل به‌گونه‌ای است که از دو جهت، رزوه‌های راست‌گرد و چپ‌گرد ایجاد می‌کند تا اتصال کاملاً محکم و بدون لغزش بین میلگردها برقرار شود.
کاربرد اصلی آن در ستون‌ها و تیرهایی است که درون سازه‌های فشرده قرار دارند. همچنین زمانی که طول یک شاخه میلگرد ۱۲ محدود باشد، این نوع کوپلر امکان ادامه اتصال بدون نیاز به بریدن یا چرخش میلگرد را فراهم می‌کند.

کوپلر گروتی (Grout Coupler)

کوپلر گروتی برای قطعات پیش‌ساخته بتنی طراحی شده است. در این روش، میلگرد اول رزوه شده و در محل مورد نظر نصب می‌گردد، سپس میلگرد دوم داخل کوپلر قرار می‌گیرد و فضای باقیمانده با گروت یا ملات پر می‌شود.
این مدل به دلیل سهولت در نصب و مقاومت بالا در برابر بارهای دینامیکی، در سازه‌های پیش‌تنیده و دیوارهای پیش‌ساخته کاربرد فراوان دارد.
استفاده از کوپلر گروتی علاوه بر صرفه‌جویی در زمان، باعث کاهش وزن میلگرد حرارتی در سازه‌های سبک نیز می‌شود.

کوپلر پیچی قفل‌شونده (Locking Coupler)

کوپلر قفل‌شونده یا پیچی برای میلگردهایی با طول زیاد یا در محل‌هایی که نیاز به تنظیم دقیق دارند، استفاده می‌شود.
این مدل با استفاده از مکانیزم قفل مرکزی، اتصال کاملاً ایمن و بدون لغزش را فراهم می‌کند. معمولاً در میلگردهای انتظار ستون‌ها یا دیوارهای برشی به کار می‌رود.
در پروژه‌هایی که به دقت بالا در نصب نیاز دارند، این مدل یکی از گزینه‌های حرفه‌ای و مقرون‌به‌صرفه است، به‌ویژه زمانی که هدف فروش میلگرد بستر و اتصالات مکانیکی مقاوم در بازارهای صنعتی باشد.

کوپلر انتهایی (End Coupler)

این کوپلر جایگزین خم انتهایی میلگرد در ستون‌ها و تیرها می‌شود و باعث صرفه‌جویی در فضا و بهبود فرآیند بتن‌ریزی می‌گردد. کوپلر انتهایی، هم در پروژه‌های بلندمرتبه و هم در فونداسیون‌ها کاربرد دارد و باعث بهبود تراکم بتن در مقاطع انتهایی می‌شود. در بسیاری از پروژه‌های عمرانی بزرگ، به‌ویژه در زمان فروش انواع میلگرد بستر، از کوپلر انتهایی برای صرفه‌جویی در متریال و تسریع اجرا استفاده می‌شود.

کوپلر تبدیل

کوپلر تبدیل میلگرد ابزاری مکانیکی است که برای اتصال دو میلگرد با قطرهای متفاوت طراحی شده است. در این مدل، میلگرد با قطر بیشتر در یک سمت و میلگرد با قطر کمتر (مثلاً میلگرد ۱۰ میلی‌متری) در سمت دیگر قرار می‌گیرد تا انتقال نیرو به‌صورت ایمن و مستقیم انجام شود.

این نوع کوپلر به ویژه در تغییر مقطع ستون‌ها و تیرها یا محل‌هایی که بارهای متفاوت به سازه وارد می‌شود کاربرد دارد. طراحی دقیق و مهندسی شده آن، موجب می‌شود تا اتصال میلگردها بدون کاهش مقاومت و با حفظ یکپارچگی سازه انجام شود.

با توجه به اینکه میلگرد ۱۰ میلی‌متری در پروژه‌های ساختمانی و صنعتی بسیار پرکاربرد است، نوسانات قیمت میلگرد ۱۰ تأثیر مستقیمی بر هزینه خرید مصالح و بودجه کلی پروژه دارد. استفاده از کوپلر تبدیل، ضمن کاهش ضایعات و هدررفت میلگرد، امکان صرفه‌جویی اقتصادی را فراهم می‌کند و پروژه را از نظر هزینه و زمان‌بندی بهینه می‌سازد.

کوپلر مخصوص آرماتور فشاری (Pressure Coupler)

این مدل برای میلگردهایی با قطر بیش از ۲۰ میلی‌متر و تحت فشار بالا طراحی شده است.
کوپلر فشاری بارهای واردشده را به‌صورت یکنواخت در شبکه آرماتور توزیع می‌کند و از تمرکز تنش جلوگیری می‌نماید. این نوع اتصال به‌ویژه در پروژه‌های صنعتی سنگین و سازه‌های نیروگاهی کاربرد دارد. در هنگام تهیه مصالح، توجه به تناسب قطر میلگرد و استاندارد کوپلر اهمیت زیادی دارد.

کوپلر ترانزیشن (Transition Coupler)

کوپلر ترانزیشن مخصوص اتصال دو میلگرد با قطرهای متفاوت است اما با طراحی ویژه‌ای که دارد، بار را به‌صورت تدریجی منتقل می‌کند تا از تمرکز تنش در محل اتصال جلوگیری شود.
از این مدل در ستون‌ها و دیوارهای حائل استفاده می‌شود که نیاز به انتقال نرم نیرو بین بخش‌های مختلف دارند. در پروژه‌هایی که تجهیزات خاصی نیاز است، استفاده از بهترین دستگاه میلگرد بستر برای برش و آماده‌سازی رزوه‌ها، باعث افزایش دقت در نصب این نوع کوپلر می‌شود.

کوپلر موقعیت (Position Coupler)

کوپلر موقعیت یکی از انواع اتصالات مکانیکی میلگرد است که برای میلگردهای ثابت و غیرقابل چرخش طراحی شده است. در این مدل، اتصال به وسیله رزوه نر و ماده همراه با مهره قفل‌کننده انجام می‌شود تا میلگردها در موقعیت دقیق خود محکم شوند و یکپارچگی سازه حفظ شود.

این نوع کوپلر به ویژه در پروژه‌هایی کاربرد دارد که فضای اجرا محدود است یا میلگردها در جای خود ثابت بوده و امکان چرخش یا تنظیم آن‌ها وجود ندارد. استفاده از کوپلر موقعیت، دقت در اجرای شبکه میلگرد را افزایش داده و از انحراف یا جابجایی غیرمجاز میلگردها جلوگیری می‌کند.

با توجه به پرکاربرد بودن میلگرد سایز ۱۲ در فونداسیون، دیوارهای برشی و سقف‌های تیرچه‌بلوک، نوسانات قیمت میلگرد ۱۲ می‌تواند تأثیر مستقیمی بر هزینه پروژه داشته باشد. به همین دلیل، استفاده از کوپلر موقعیت با اتصال دقیق و کاهش ضایعات میلگرد، علاوه بر افزایش ایمنی سازه، به صرفه‌جویی اقتصادی و کنترل بهتر هزینه‌ها کمک می‌کند.

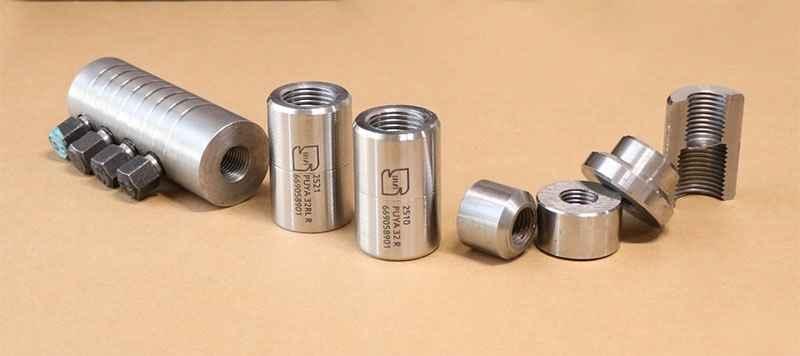

مقایسه انواع کوپلر میلگرد

در پروژه‌های عمرانی و ساختمانی، نوع کوپلر میلگرد انتخابی تأثیر مستقیمی بر استحکام، سرعت اجرا و هزینه نهایی پروژه دارد. شناخت دقیق انواع کوپلرها، ویژگی‌ها، کاربردها و مزایای هر یک، به مهندسان و پیمانکاران کمک می‌کند تا متناسب با شرایط سازه و ضوابط اجرایی، بهترین گزینه را انتخاب کنند.

در حالی که عواملی مانند قیمت میلگرد حرارتی بر هزینه کلی اتصال تأثیرگذارند، انتخاب کوپلر مناسب می‌تواند باعث صرفه‌جویی در متریال و زمان اجرا شود. کوپلرها علاوه بر تسهیل فرآیند اتصال، ایمنی و دوام سازه را نیز تضمین می‌کنند. در جدول زیر، مقایسه‌ای جامع از انواع کوپلر میلگرد همراه با نوع اتصال، ویژگی‌ها، کاربرد و مزایای آن‌ها آورده شده است تا انتخاب به‌صورت آگاهانه و فنی انجام گیرد:

نوع کوپلر میلگرد	نوع اتصال	کاربرد اصلی	ویژگی‌ها	مزایا
کوپلر رزوه‌ای (Threaded Coupler)	اتصال مکانیکی از طریق رزوه داخلی و خارجی	مورد استفاده در پروژه‌های اسکلت فلزی و سازه‌های بتنی، مخصوصاً برای میلگردهای کششی و فشاری	نصب آسان، بدون نیاز به جوشکاری، تحمل بالا در برابر نیروهای کششی و فشاری	کاهش زمان اجرا، حذف هم‌پوشانی میلگرد، اتصال بسیار محکم و بادوام
کوپلر پوششی (Sleeve Coupler)	پوشش دو سر میلگرد درون غلاف فلزی یا آلیاژی	مناسب برای پروژه‌هایی با میلگردهای دارای قطرهای مختلف یا غیرهم‌سان	قابلیت استفاده برای میلگردهای با سایز متنوع، بدون نیاز به رزوه‌زنی یا تجهیزات خاص	انعطاف‌پذیری بالا، نصب سریع، مناسب برای شرایط اجرایی دشوار
کوپلر فشار قفل یا گروتی (Grout-Filled Coupler)	اتصال از طریق تزریق گروت یا ملات مخصوص	مخصوص سازه‌های پیش‌ساخته، قطعات بتنی کاشت‌شده یا نقاط با دسترسی محدود	استحکام بالا در برابر لرزش و بارگذاری سنگین، قابل استفاده در دما و رطوبت متغیر	مقاومت بسیار زیاد، اتصال دائمی و بدون لغزش، مناسب برای پروژه‌های سنگین صنعتی
کوپلر جوشی (Weldable Coupler)	اتصال مستقیم از طریق جوشکاری به میلگرد یا عضو فلزی	مناسب برای پروژه‌های صنعتی خاص یا مقاطع فولادی که نیاز به یکپارچگی کامل دارند	قابلیت انتقال بار بالا، مقاوم در برابر نیروهای پیچشی و خمشی	یکپارچگی کامل با سازه، دوام بالا در پروژه‌های خاص و سنگین
کوپلر ترانزیشن (Transition Coupler)	اتصال بین دو میلگرد با قطر متفاوت	مناسب برای محل‌هایی که نیاز به تغییر تدریجی قطر میلگرد وجود دارد	طراحی خاص برای قطرهای مختلف، رزوه‌های ترکیبی جهت تطبیق سایزها	حذف نیاز به وصله‌های طولی و خم‌کاری، افزایش دقت اتصال
کوپلر مکانیکی بدون رزوه (Swaged Coupler)	اتصال با اعمال فشار مکانیکی و بدون عملیات رزوه‌زنی	مناسب برای پروژه‌هایی که نیاز به اجرای سریع دارند یا در محیط‌های محدود انجام می‌شوند	بدون نیاز به رزوه یا جوش، اتصال از طریق اعمال فشار با دستگاه مخصوص	سرعت نصب بالا، کاهش هزینه‌های نیروی انسانی، سهولت در کنترل کیفی

توجه به پیشرفت‌های فنی در ساخت کوپلر، انتخاب نوع مناسب باید بر اساس نیاز سازه، نوع بارگذاری، سایز میلگردها و هزینه اجرایی انجام گیرد. برای پروژه‌هایی که در آن‌ها دقت، مقاومت و سرعت نصب اهمیت دارد، استفاده از کوپلرهای رزوه‌ای یا مکانیکی توصیه می‌شود.

کاربرد کوپلر میلگرد در ساختمان‌سازی

در پروژه‌های عمرانی امروزی، کوپلر میلگرد به‌عنوان یکی از مدرن‌ترین و کارآمدترین روش‌های اتصال میلگردها شناخته می‌شود. این قطعه فلزی، با عملکرد مکانیکی دقیق و مقاومت بسیار بالا، جایگزینی مطمئن برای وصله‌های سنتی مانند اورلپ یا جوشکاری است. استفاده از کوپلر، علاوه بر افزایش ایمنی سازه، باعث کاهش مصرف میلگرد، صرفه‌جویی در فضا و تسریع اجرای پروژه‌های ساختمانی می‌شود.

به دلیل تنوع در طراحی و استحکام، کوپلرها در بخش‌های مختلف سازه از فونداسیون تا اسکلت بتنی کاربرد دارند. در ادامه، مهم‌ترین موارد کاربرد کوپلر میلگرد در ساختمان‌سازی و پروژه‌های عمرانی آورده شده است:

اجرای دیوارهای دیافراگمی و نگهبان

در پروژه‌هایی که پایداری خاک و کنترل جابه‌جایی زمین اهمیت بالایی دارد، مانند گودبرداری‌های عمیق، از کوپلر برای اتصال میلگردهای دیوارهای دیافراگمی استفاده می‌شود. این اتصالات ضمن حفظ مقاومت کششی، مانع از تداخل میلگردها در فضاهای محدود می‌شوند و استحکام دیواره را تضمین می‌کنند.

سازه‌های مرتفع و برج‌های بلند

در ساخت آسمان‌خراش‌ها و برج‌های مسکونی یا تجاری، تراکم بالای میلگردها معمولاً باعث ازدحام در محل اتصال می‌شود. استفاده از کوپلر، نیاز به هم‌پوشانی طولانی میلگردها را حذف کرده و نظم قابل‌توجهی در آرماتوربندی ایجاد می‌کند. این ویژگی، علاوه بر بهبود کیفیت اجرا، سرعت ساخت طبقات را نیز افزایش می‌دهد.

پروژه‌های سدسازی

در سازه‌های عظیم مانند سدها که بتن‌ریزی در حجم بالا انجام می‌شود، استحکام اتصال بین میلگردها اهمیت حیاتی دارد. کوپلرها با ایجاد پیوندی مکانیکی و یکنواخت، انتقال بار را به شکل مؤثری انجام داده و از شکست در محل وصله جلوگیری می‌کنند. به‌ویژه در نواحی دارای فشار زیاد یا تغییرات حرارتی بالا، این اتصالات بهترین عملکرد را دارند.

تونل‌سازی و پروژه‌های زیرزمینی

در تونل‌ها و فضاهای زیرزمینی که فضای کاری محدود است، استفاده از وصله‌های اورلپ امکان‌پذیر نیست. کوپلر میلگرد در این شرایط بهترین راه‌حل محسوب می‌شود؛ زیرا به‌صورت مستقیم و با کمترین فضا، میلگردها را به هم متصل می‌کند. این مزیت، دقت در اجرای سازه را افزایش و خطاهای انسانی را کاهش می‌دهد.

صنایع سنگین و پتروشیمی

در مجتمع‌های صنعتی، نیروگاه‌ها و پروژه‌های پتروشیمی، شرایط محیطی مانند حرارت، فشار و ارتعاش دائماً بر سازه تأثیر می‌گذارند. کوپلر میلگرد در این پروژه‌ها به‌دلیل مقاومت مکانیکی و حرارتی بالا، گزینه‌ای مطمئن برای اتصال محسوب می‌شود و پایداری طولانی‌مدت سازه را تضمین می‌کند.

ساخت پل‌ها و سازه‌های خاص

در پل‌سازی، اتصال میلگردها باید تحمل بالایی در برابر نیروهای برشی، کششی و دینامیکی داشته باشد. استفاده از کوپلر در این پروژه‌ها موجب یکپارچگی کامل آرماتور و افزایش مقاومت سازه در برابر بارهای متغیر ترافیکی می‌شود. علاوه بر این، زمان اجرای پروژه به شکل محسوسی کاهش پیدا می‌کند.

به‌طور کلی، کاربرد کوپلر میلگرد در هر نوع سازه‌ای که نیاز به اتصالات مقاوم، دقیق و بادوام دارد، قابل‌توصیه است. این قطعه نه‌تنها در پروژه‌های بزرگ مانند پل‌ها و سدها بلکه در ساختمان‌های شهری نیز به‌کار می‌رود و موجب بهینه‌سازی مصرف میلگرد، صرفه‌جویی در هزینه و افزایش کیفیت نهایی سازه می‌شود.

روش صحیح نصب و استفاده از کوپلر میلگرد

اجرای دقیق و اصولی کوپلر میلگرد تأثیر مستقیم بر مقاومت نهایی سازه و عملکرد مطلوب اتصال دارد. اگرچه نصب کوپلر فرآیندی ساده به‌نظر می‌رسد، اما بی‌توجهی به جزئیات فنی می‌تواند باعث کاهش استحکام، بروز لقی در محل اتصال یا حتی شکست موضعی در بتن شود. رعایت استانداردهای اجرایی و ترتیب صحیح مراحل نصب، تضمین‌کننده‌ی اتصال ایمن و بادوام میلگردهاست.

مرحله اول: آماده‌سازی میلگرد و کوپلر

پیش از شروع، لازم است رزوه‌های میلگرد از نظر تمیزی و سلامت مورد بررسی قرار گیرند. وجود گرد و غبار، زنگ‌زدگی یا آلودگی می‌تواند مانع درگیری مناسب رزوه‌ها با کوپلر شود.

• سطح رزوه‌ها را با برس سیمی یا سنباده نرم تمیز کنید.
• برای تسهیل در چرخش و جلوگیری از قفل شدن رزوه، از روغن یا گریس صنعتی به مقدار کم استفاده نمایید.
• پیش از اتصال، اطمینان حاصل کنید که درپوش‌های محافظ کوپلر تا لحظه نصب در جای خود باقی بمانند تا از ورود گردوخاک جلوگیری شود.

مرحله دوم: اتصال میلگرد اول به کوپلر

درپوش یک سمت کوپلر را باز کرده و میلگرد رزوه‌شده را درون آن قرار دهید. سپس با استفاده از آچار مخصوص یا لوله‌گیر صنعتی میلگرد را در جهت رزوه بچرخانید تا کاملاً در کوپلر محکم شود.
این مرحله باید بدون فشار اضافی و با گشتاور مناسب انجام گیرد تا رزوه‌ها آسیب نبینند.

نکته فنی: در پروژه‌های بزرگ، معمولاً از آچارهای گشتاور‌سنج برای کنترل نیروی پیچش استفاده می‌شود تا تمامی اتصالات دارای استحکام یکسان باشند.

مرحله سوم: نصب میلگرد دوم

پس از بستن میلگرد اول، درپوش سمت دیگر کوپلر را جدا کرده و میلگرد دوم را نیز با همان دقت وارد کوپلر کنید. در صورت باقی ماندن فاصله‌ی اندک بین دو سر میلگرد، نگران نباشید؛ تا زمانی که اتصال سفت و پایدار باشد، این وضعیت مطابق با استانداردهای اجرایی ACI و BS محسوب می‌شود.

مرحله چهارم: کنترل و علامت‌گذاری نهایی

پس از اطمینان از استحکام اتصال، باید تمامی محل‌های نصب با نشان رنگی (معمولاً قرمز) علامت‌گذاری شوند.

این نشانه‌ها در هنگام بازرسی نهایی به مهندس ناظر سازه کمک می‌کنند تا از صحت اجرای تمام کوپلرها اطمینان یابد. بر اساس آیین‌نامه بین‌المللی بتن (ACI 318) و ضوابط طراحی سازه‌های بتنی، تمامی اتصالات مکانیکی میلگرد باید قبل از بتن‌ریزی نهایی توسط ناظر پروژه بررسی و تأیید شوند.

مزایا و معایب استفاده از کوپلر میلگرد

در دنیای ساخت‌وساز مدرن، سرعت، دقت و ایمنی سه عامل کلیدی در موفقیت هر پروژه عمرانی هستند. کوپلر میلگرد به‌عنوان یک فناوری نوین در اتصالات مکانیکی، جایگزینی مطمئن و مهندسی‌شده برای روش سنتی هم‌پوشانی یا Overlap محسوب می‌شود. این قطعه با عملکرد دقیق و طراحی استاندارد، ضمن حفظ یکپارچگی سازه، موجب صرفه‌جویی در زمان، هزینه و مصالح مصرفی می‌گردد.

در ادامه، مهم‌ترین مزایا و معایب کوپلر میلگرد در اجرای پروژه‌های عمرانی و سازه‌های بتنی بررسی می‌شود:

مزایای کوپلر میلگرد

افزایش یکپارچگی و استحکام سازه: اتصال مکانیکی کوپلر باعث توزیع یکنواخت تنش‌ها در محل وصله شده و پایداری سازه را در برابر نیروهای فشاری و کششی افزایش می‌دهد.

کاربرد گسترده در شرایط مختلف اجرایی: انواع مختلف کوپلر میلگرد (رزوه‌ای، گروتی، جوشی و …) امکان استفاده در هر بخش از اسکلت بتنی یا فولادی را فراهم می‌کنند.

سرعت بالای اجرا: فرآیند نصب کوپلر سریع‌تر از اورلپ است و بدون نیاز به خم‌کاری یا برش‌های پیچیده، موجب تسریع تحویل پروژه می‌شود.

تحمل مستقیم بارهای فشاری: در این نوع اتصال، خود کوپلر بارهای فشاری و کششی را مستقیماً انتقال می‌دهد و بتن نقش فرعی دارد، در نتیجه دوام اتصال افزایش می‌یابد.

کاهش ازدحام در محل اتصال: در مقایسه با روش اورلپ که باعث تراکم میلگردها در مقطع می‌شود، کوپلر فضای بیشتری برای بتن‌ریزی و تراکم بهتر فراهم می‌کند.

بهبود پیوستگی در شبکه آرماتور: کوپلرها باعث اتصال دقیق‌تر و منظم‌تر میلگردها می‌شوند و از جابجایی یا خمیدگی ناخواسته جلوگیری می‌کنند.

دوام بالاتر در برابر ارتعاش و زلزله: به دلیل عملکرد یکنواخت و انتقال مؤثر نیروها، اتصالات مکانیکی کوپلر مقاومت بالایی در برابر بارهای دینامیکی و لرزه‌ای دارند.

کاهش ابعاد مقاطع سازه‌ای: به‌واسطه حذف هم‌پوشانی طولانی میلگرد، مقاطع ستون و تیر می‌توانند کوچک‌تر طراحی شوند بدون آنکه از مقاومت سازه کاسته شود.

امکان استفاده از میلگردهای قطور در فضاهای محدود: در پروژه‌هایی با فضای کم، کوپلر این امکان را فراهم می‌کند که میلگردهای با قطر بالا به سادگی و ایمنی متصل شوند.

کاهش وزن و هزینه مصالح: با حذف میلگردهای اضافی در محل هم‌پوشانی، وزن کلی اسکلت و در نتیجه هزینه نهایی پروژه کاهش می‌یابد.

صرفه‌جویی اقتصادی در اجرا: به نیروی انسانی کمتر و زمان کوتاه‌تر نیاز دارد، در نتیجه هزینه نیروی کار و زمان پروژه کاهش می‌یابد.

بهبود کنترل کیفیت: کوپلرها به‌دلیل طراحی صنعتی و تولید تحت استانداردهای بین‌المللی، امکان تست و بازرسی آسان‌تر اتصالات را فراهم می‌کنند.

سازگاری با تکنولوژی‌های نوین: در پروژه‌های صنعتی‌سازی، سازه‌های پیش‌ساخته و تکنولوژی‌های مدرن بتن، کوپلر میلگرد بهترین عملکرد را دارد.

کاهش پرت میلگرد: با استفاده از کوپلر، نیاز به برش‌های اضافی و هم‌پوشانی طولانی حذف می‌شود و در نتیجه مصرف میلگرد بهینه می‌گردد.

کاهش خطاهای انسانی در نصب: به دلیل طراحی مکانیکی دقیق و اجرای استاندارد، احتمال خطای نصاب در مقایسه با بستن سنتی میلگرد به‌مراتب کمتر است.

ایمنی بالاتر در طول عمر سازه: اتصالات کوپلری به دلیل مقاومت بالا در برابر زنگ‌زدگی، شکست یا لغزش، عمر مفید سازه را افزایش می‌دهند.

معایب استفاده از کوپلر میلگرد

هزینه اولیه بالاتر: تهیه و نصب کوپلر میلگرد نسبت به روش سنتی ممکن است هزینه بیشتری در ابتدا داشته باشد، هرچند در درازمدت این هزینه با صرفه‌جویی در مصالح و زمان جبران می‌شود.

نیاز به تجهیزات تخصصی رزوه‌زنی و نصب: اجرای صحیح کوپلر نیازمند دستگاه رزوه‌زن دقیق و نیروی آموزش‌دیده است؛ در غیر این صورت، ممکن است اتصال به درستی انجام نشود.

لزوم دقت بالا در تراز کردن میلگردها: در هنگام نصب، میلگردها باید دقیقاً در راستای محور یکدیگر قرار گیرند تا عملکرد مکانیکی کوپلر حفظ شود.

محدودیت در پروژه‌های با شرایط خاص اجرایی: در محل‌هایی که امکان چرخش میلگرد وجود ندارد، باید از انواع خاص مانند کوپلر موقعیت یا چپ و راست استفاده شود که گران‌تر هستند.

نیاز به بازرسی دقیق و تخصصی: برای اطمینان از کیفیت اتصال، باید هر کوپلر پس از نصب مورد بررسی ناظر سازه قرار گیرد تا از صحت درگیری رزوه‌ها اطمینان حاصل شود.

چرا کوپلر میلگرد انتخاب بهتری نسبت به اورلپ است؟

در سازه‌های بتنی و پروژه‌های عمرانی، اتصال میلگردها یکی از عوامل کلیدی در تضمین استحکام و دوام ساختمان محسوب می‌شود. انتخاب روش مناسب برای اتصال میلگرد، تأثیر مستقیمی بر کیفیت، ایمنی و هزینه پروژه دارد. دو روش رایج در این زمینه شامل اورلپ (Overlap) و کوپلر میلگرد (Coupler) هستند. اگرچه اورلپ به دلیل سادگی و هزینه اولیه پایین هنوز در برخی پروژه‌ها استفاده می‌شود، اما کوپلر میلگرد با ارائه اتصالات مکانیکی دقیق، بسیاری از محدودیت‌ها و نقاط ضعف اورلپ را برطرف کرده و در پروژه‌های مدرن و حساس، به گزینه ارجح تبدیل شده است.

دلایل برتری کوپلر میلگرد نسبت به اورلپ

• انتقال نیرو به شکل مستقیم و دقیق: در اورلپ، انتقال نیرو به صورت غیرمستقیم و از طریق اصطکاک بین دو میلگرد انجام می‌شود. این روش در برخی شرایط ممکن است باعث کاهش دقت و استحکام اتصال شود.
  در مقابل، کوپلر میلگرد با ایجاد یک اتصال مکانیکی محکم، نیرو را به‌صورت مستقیم از یک میلگرد به میلگرد دیگر منتقل می‌کند، که موجب افزایش ایمنی و کیفیت سازه می‌شود.
• صرفه‌جویی در مصرف میلگرد: روش اورلپ نیاز به طول اضافی برای همپوشانی دارد، که باعث افزایش مصرف میلگرد و هزینه مصالح می‌شود.
  کوپلر میلگرد با حذف نیاز به همپوشانی، از هدررفت مصالح جلوگیری کرده و مصرف میلگرد را به حداقل می‌رساند، به‌ویژه در پروژه‌هایی با قطرهای بزرگ میلگرد یا حجم بالای اتصال.
• مناسب برای فضاهای محدود: در ستون‌ها، دیوارهای برشی و مقاطع باریک، اجرای اورلپ به دلیل نیاز به فضای طولی زیاد محدودیت ایجاد می‌کند.
  کوپلر میلگرد با طراحی جمع‌وجور و اتصال مکانیکی، امکان اجرای دقیق را حتی در محدودترین فضاها فراهم می‌کند.
• افزایش سرعت اجرا: اورلپ به دلیل نیاز به خم‌کاری و قرار دادن میلگردها روی هم، زمان بیشتری می‌طلبد و به نیروی کار بیشتری نیاز دارد.
  کوپلر با ساده‌سازی فرآیند اتصال، مراحل پیچیده را حذف کرده و سرعت نصب را به شکل قابل توجهی افزایش می‌دهد، که در پروژه‌های بزرگ و زمان‌بندی فشرده اهمیت بالایی دارد.
• انطباق با استانداردهای بین‌المللی: روش کوپلر میلگرد در استانداردهای مهندسی مدرن به‌عنوان راهکار دقیق و مطمئن برای انتقال نیرو توصیه شده است. این استانداردها تضمین می‌کنند که اتصال میلگردها ایمن، مقاوم و قابل اعتماد باشد.

ویژگی	اورلپ (Overlap)	کوپلر میلگرد (Coupler)
نحوه اتصال	همپوشانی طولی میلگردها	اتصال مکانیکی مستقیم با کوپلر
نحوه انتقال نیرو	غیرمستقیم از طریق اصطکاک	مستقیم و دقیق از طریق قطعه مکانیکی
مصرف میلگرد	بیشتر به دلیل نیاز به طول همپوشانی	کمتر به دلیل حذف همپوشانی
نیاز به فضا	زیاد، مخصوصاً در قطرهای بزرگ	کم، مناسب برای فضاهای محدود
سرعت اجرا	کندتر به دلیل خم‌کاری و همپوشانی	سریع‌تر با فرآیند ساده و مکانیکی
تجهیزات و تخصص مورد نیاز	ساده، بدون نیاز به ابزار خاص	نیازمند تجهیزات و نیروی آموزش‌دیده
هزینه اولیه اجرا	پایین	بالاتر به دلیل قیمت کوپلر و ابزار نصب
دقت و ایمنی سازه	متوسط، احتمال کاهش دقت در انتقال نیرو	بالا، انتقال نیرو به‌صورت دقیق و مطمئن
انطباق با استانداردها	مجاز در پروژه‌های معمولی	توصیه شده برای سازه‌های حساس و استانداردهای بین‌المللی

اشتباهات رایج و نکات کلیدی در اجرای کوپلر میلگرد

اجرای صحیح کوپلر میلگرد، تاثیر مستقیمی بر مقاومت، دوام و ایمنی سازه دارد. با وجود مزایای فراوان این اتصالات مکانیکی، برخی خطاهای اجرایی می‌توانند عملکرد آن را کاهش داده و حتی باعث آسیب یا شکست در محل اتصال شوند. آشنایی با این اشتباهات و رعایت نکات فنی، تضمین‌کننده استفاده بهینه از کوپلرها و افزایش طول عمر سازه است.

مهم‌ترین خطاهای اجرایی

• انتخاب نادرست سایز کوپلر: یکی از شایع‌ترین اشتباهات، استفاده از کوپلری است که با قطر میلگرد مطابقت ندارد. اگر کوپلر بیش از حد بزرگ یا کوچک باشد، اتصال به درستی برقرار نمی‌شود و در شرایط بارگذاری، ممکن است دچار لغزش یا شکست شود. همیشه باید کوپلر مطابق مشخصات فنی و تست‌شده برای هر قطر میلگرد انتخاب شود.
• عدم تمیزکاری رزوه‌ها پیش از نصب: رزوه‌های میلگرد باید قبل از نصب کاملاً پاک شوند. وجود گرد و غبار، زنگ‌زدگی یا آلودگی باعث کاهش درگیری رزوه‌ها و کاهش استحکام اتصال می‌شود. استفاده از برس سیمی یا سنباده نرم و حتی مقدار کمی گریس برای روان‌سازی رزوه‌ها، کیفیت نصب را به شکل قابل توجهی افزایش می‌دهد.
• اعمال گشتاور نامناسب در اتصال: یکی دیگر از خطاهای متداول، سفت نکردن کامل کوپلر یا اعمال گشتاور کمتر از مقدار توصیه شده توسط تولیدکننده است. اتصال‌های با گشتاور ناکافی، در برابر بارهای فشاری و کششی مقاومت لازم را نخواهند داشت. برای حصول اطمینان، استفاده از آچار گشتاورسنج (Torque Wrench) و اعمال گشتاور دقیق الزامی است.
• عدم رعایت ترتیب و جهت نصب میلگردها: در کوپلرهایی که دارای رزوه راست و چپ هستند، رعایت ترتیب و جهت صحیح رزوه‌زنی اهمیت حیاتی دارد. بی‌توجهی به این موضوع می‌تواند باعث هم‌محوری نامناسب میلگردها و کاهش مقاومت مکانیکی اتصال شود.
• استفاده از کوپلرهای غیر استاندارد یا بی‌کیفیت: استفاده از کوپلرهای فاقد استاندارد یا تولیدکنندگان غیرمعتبر، یکی از خطرناک‌ترین اشتباهات است. چنین قطعاتی ممکن است بارگذاری مورد انتظار را تحمل نکنند و موجب کاهش ایمنی کلی سازه شوند. انتخاب کوپلرهای دارای تأییدیه رسمی و انجام تست کشش قبل از نصب، ضروری است.

نکات مهم در خرید کوپلر میلگرد با کیفیت

• کیفیت ساخت بالا: کوپلر باید از فولاد مقاوم و با ماشین‌کاری دقیق ساخته شده باشد. کیفیت پایین، ریسک شکست را افزایش می‌دهد.
• تحمل بار مکانیکی: اتصالات باید توان تحمل نیروهای کششی و فشاری را داشته باشند.
• تست کشش معتبر: انجام Tensile Test برای ارزیابی واقعی عملکرد کوپلر ضروری است.
• دوام در شرایط محیطی: کوپلر باید در برابر رطوبت، خوردگی و تغییرات دمایی پایدار باشد.
• قیمت منطقی و استاندارد: هرچند قیمت پایین ممکن است وسوسه‌کننده باشد، اما خرید کوپلر بی‌کیفیت ریسک ایمنی سازه را افزایش می‌دهد.
• جنس و پوشش مقاوم: استفاده از فولاد آلیاژی با پوشش ضدزنگ، طول عمر اتصال را افزایش می‌دهد.
• مطابقت با الزامات فنی: بررسی تطابق کوپلر با استانداردهای وزارت مسکن و آیین‌نامه‌های ملی، ضامن ایمنی و تأیید فنی پروژه است.

انتخاب کوپلر مناسب برای سایز میلگرد

یکی از مزیت‌های برجسته کوپلر میلگرد، انعطاف‌پذیری در استفاده برای سایزهای مختلف میلگرد است. به طور معمول، کوپلرها برای میلگردهایی با قطر ۱۲ تا ۵۰ میلی‌متر تولید می‌شوند، اما برخی انواع خاص ممکن است محدودیت‌هایی داشته باشند.

در پروژه‌های ویژه که نیاز به اتصال میلگردهای خارج از این محدوده یا ابعاد غیرمتداول وجود دارد، تولید سفارشی کوپلر توسط کارخانجات معتبر امکان‌پذیر است. این قابلیت به مهندسان و مجریان اجازه می‌دهد بدون نگرانی از محدودیت سایز، از مزایای کوپلر بهره‌مند شوند و عملکرد سازه را بهینه کنند.

نوع کوپلر	بازه سایز میلگرد	ویژگی‌ها و کاربرد
کوپلر استاندارد با رزوه راست گرد	۱۲ تا ۵۰ میلی‌متر	نیاز به چرخش یک سمت میلگرد، مناسب پروژه‌های متداول
کوپلر پیچی قفل شونده	۲۰ میلی‌متر به بالا	بدون نیاز به رزوه، ایده‌آل برای مقاوم‌سازی و تقویت میلگردهای انتظار
کوپلر فشاری (غلاف فشاری)	۲۰ تا ۵۰ میلی‌متر	انتقال بار فشاری، مناسب شبکه‌های پیش‌ساخته و قطعات صنعتی
کوپلر انتهایی	۱۲ تا ۵۰ میلی‌متر	جایگزین خم انتهایی میلگرد در ستون‌ها و تیرها، بهینه‌سازی فضا و بتن‌ریزی
کوپلر گروتی	متناسب با طرح پروژه	نیاز به رزوه‌کاری میلگرد در یک سمت، مناسب برای قطعات پیش‌ساخته
کوپلر تبدیل (ترانزیشن)	دو میلگرد با سایز متفاوت	اتصال میلگردهای با قطر مختلف، حذف نیاز به خم و اورلپ
کوپلر موقعیت	معمولاً ۱۲ تا ۵۰ میلی‌متر	مخصوص میلگردهای ثابت و غیرقابل چرخش، شامل رزوه نر، رزوه ماده و مهره قفل‌کننده
کوپلر با رزوه چپ و راست	۱۲ تا ۵۰ میلی‌متر	مناسب در شرایطی که میلگردها قابلیت چرخش ندارند، اتصال ایمن و مقاوم
کوپلر جوشی میلگرد به سازه	متناسب با طراحی سازه	اتصال میلگرد به اعضای فلزی، جوشکاری آسان بدون نیاز به گرمایش زیاد

آیا کوپلر میلگرد نیاز به تست کشش دارد؟

بله، انجام تست کشش کوپلر میلگرد یکی از الزامات فنی و ایمنی در پروژه‌های عمرانی است. این تست برای اطمینان از مقاومت و کیفیت اتصال میان دو میلگرد انجام می‌شود و نشان می‌دهد که آیا کوپلر می‌تواند نیروهای کششی مورد انتظار در سازه را به درستی منتقل کند یا خیر. بر اساس استانداردهای بین‌المللی و آیین‌نامه‌های بتن و فولاد، تمامی انواع کوپلر باید پیش از استفاده در پروژه، تحت آزمایش کشش و کنترل کیفیت قرار گیرند.

در این فرآیند، نمونه‌های رزوه‌کاری شده به همراه کوپلر در دستگاه مخصوص تست کشش قرار می‌گیرند تا میزان مقاومت در برابر نیروهای وارده اندازه‌گیری شود. اگر اتصال بتواند بدون شکست یا تغییر شکل غیرمجاز تا حد مشخصی از بار را تحمل کند، نشان‌دهنده کیفیت مطلوب و انطباق با استانداردها است.

نتیجه‌گیری نهایی

در عصر کنونی که دقت، ایمنی و سرعت اجرا از اصول کلیدی در صنعت ساختمان‌سازی محسوب می‌شوند، استفاده از کوپلر میلگرد به عنوان جایگزینی مدرن برای وصله‌های سنتی، به ضرورتی اجتناب‌ناپذیر تبدیل شده است. این اتصالات مکانیکی با کاهش نیاز به اورلپ، صرفه‌جویی در مصرف فولاد و افزایش مقاومت سازه در برابر زلزله و نیروهای فشاری، تحولی چشمگیر در شیوه اجرای سازه‌ها ایجاد کرده‌اند.

با انتخاب نوع مناسب کوپلر، انجام تست‌های کیفی مانند تست کشش، و رعایت اصول نصب، می‌توان اطمینان داشت که اتصال میلگردها با بالاترین سطح ایمنی و دوام انجام می‌شود. در نتیجه، بهره‌گیری صحیح از این فناوری، گامی مؤثر در جهت ارتقای کیفیت ساخت‌وساز و افزایش طول عمر مفید پروژه‌های عمرانی خواهد بود.
