چرا جعبه کلکتور در تاسیسات ساختمان اهمیت دارد؟
استفاده از کلکتور در سیستمهای لولهکشی مدرن موجب شده هر مسیر آب از سایر سیستم لوله کشی جدا بوده و فشار آب با ثباتتری برقرار شود، تعمیرات نیز بدون تخریب انجام شود اما کلکتور بهتنهایی کارایی لازم را ندارد؛ آنچه امکان نصب اصولی، دسترسی سریع و محافظت از شیرآلات را فراهم میکند جعبه کلکتور استاندارد با کیفیت است.
اگر جعبه کلکتور بهدرستی انتخاب نشود، مشکلاتی مانند نشتی پشت دیوار، تعمیرات سخت و پیچیده، انسداد مسیر لوله ها، زنگزدگی یا حتی افت فشار بهوجود میآید. بنابراین انتخاب درست یک جعبه کلکتور یک کار کوچک نیست، بخش کلیدی طراحی تاسیسات است.

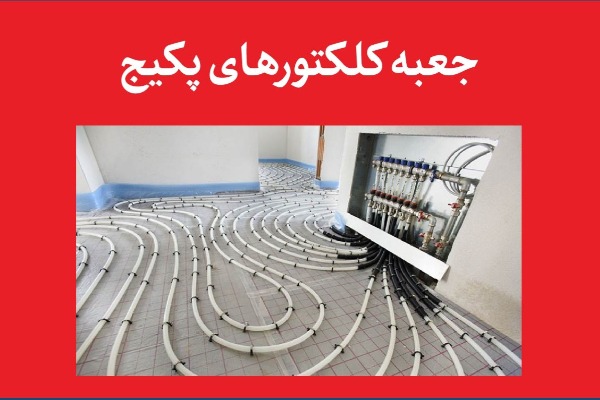

نقش جعبه کلکتور در طراحی شبکه توزیع آب
طراحی سیستم لولهکشی مبتنی بر کلکتور به جای لولهکشی سنتی (رفت و برگشت مشترک) مزایای زیر را دارد:
- کاهش نشتی به دلیل حذف اتصالات غیرضروری
- توزیع یکنواخت فشار آب در تمام مصرفکنندهها
- امکان تعمیر مسیر بدون قطع آب کل واحد
- سرعت اجرای پروژه و خطای کمتر نصاب
اما همه این مزایا زمانی در عمل قابل دستیابی هستند که کلکتور در یک فضای محافظتشده، قابل دسترس و با ظرفیت مناسب جانمایی شود؛ اینجا نقش جعبه کلکتور پررنگ تر می شود.
جعبه کلکتور را کجا نصب کنیم؟
بهترین محل نصب جعبه کلکتور از نظر فنی و انتخاب محل نصب یکی از مهمترین بخشهای پیاده سازی تاسیسات است چون مسیر لولهکشی را تعیین میکند. جعبه کلکتور را باید:
- نزدیک به منبع اصلی آب یا پکیج نصب کنید
- قابل دسترس برای تعمیرکار باشد
- داخل دیوار توکار یا کمد تاسیساتی هم مناسب خواهد بود
- دور از رطوبت و بخار مستقیم باشد
احتمالا اموزش ویدئویی زیر برای شما جالب خواهد بود:
فاصله و ارتفاع استاندارد پیشنهادی برای نصب جعبه کلکتور
در واحدهای مسکونی، ارتفاع مناسب از کف ۹۰ تا ۱۲۰ سانتیمتر، فاصله از پکیج یا رایزر ۲ تا ۵ متر است. در موتورخانه ها،در ارتفاع همسطح یا داخل رک کار شده و فاصله از پکیج یا رایزر نزدیک کلکتور اصلی ساختمان باشد.
| نوع پروژه | ارتفاع مناسب از کف | فاصله از پکیج یا رایزر |
|---|---|---|
| واحد مسکونی | ۹۰ تا ۱۲۰ سانتیمتر | ۲ تا ۵ متر |
| موتورخانهای | همسطح یا داخل رک | نزدیک کلکتور اصلی ساختمان |
نکات مهم نصب و نگهداری جعبه کالکتور پکیج
یکی از مشکلات رایج در ساختمانها این است که پس از نازککاری، دسترسی به کلکتور غیرممکن میشود و کوچکترین نشتی منجر به تخریب دیوار میشود. نکات زیر مانع این اتفاق میشوند:
- جعبه باید درپوش پیچی یا لولایی قابل باز شدن داشته باشد
- عمق جعبه نسبت به ضخامت کاشی و ملات تنظیم شود (دقیقاً ۲–۳ میلیمتر بیشتر از ضخامت کاشی + ملات باشد)
- دور اتصالات از فوم عایق یا فضای آزاد استفاده شود (حداقل ۳–۵ سانتیمتر فضای آزاد برای دستکاری بماند)
- برای مسیرهای طولانی فیلتر و شیر قطع مجزا در جعبه تعبیه شود. شیر قطع کن اصلی و فیلتر صافی قبل از کلکتور داخل جعبه قرار گیرد
- حتماً از درپوش لولایی یا پیچی با واشر آببندی استفاده کنید و درپوش توریدار تهویهدار نصب کنید (جلوگیری از تعریق و زنگزدگی)
- برچسبگذاری مدارها روی درپوش (حمام، آشپزخانه، توالت و …) انجام شود.
خطاهای رایج در نصب جعبه کلکتور
از مهم ترین خطاها در نصب جعبه کالکتور به موارد زیر می توان اشاره کرد:
- نصب پشت کاشی بدون دریچه دسترسی
- انتخاب عمق کم که باعث گیر کردن اتصالات میشود
- قرار دادن جعبه در فضای نمدار بدون پوشش ضدزنگ

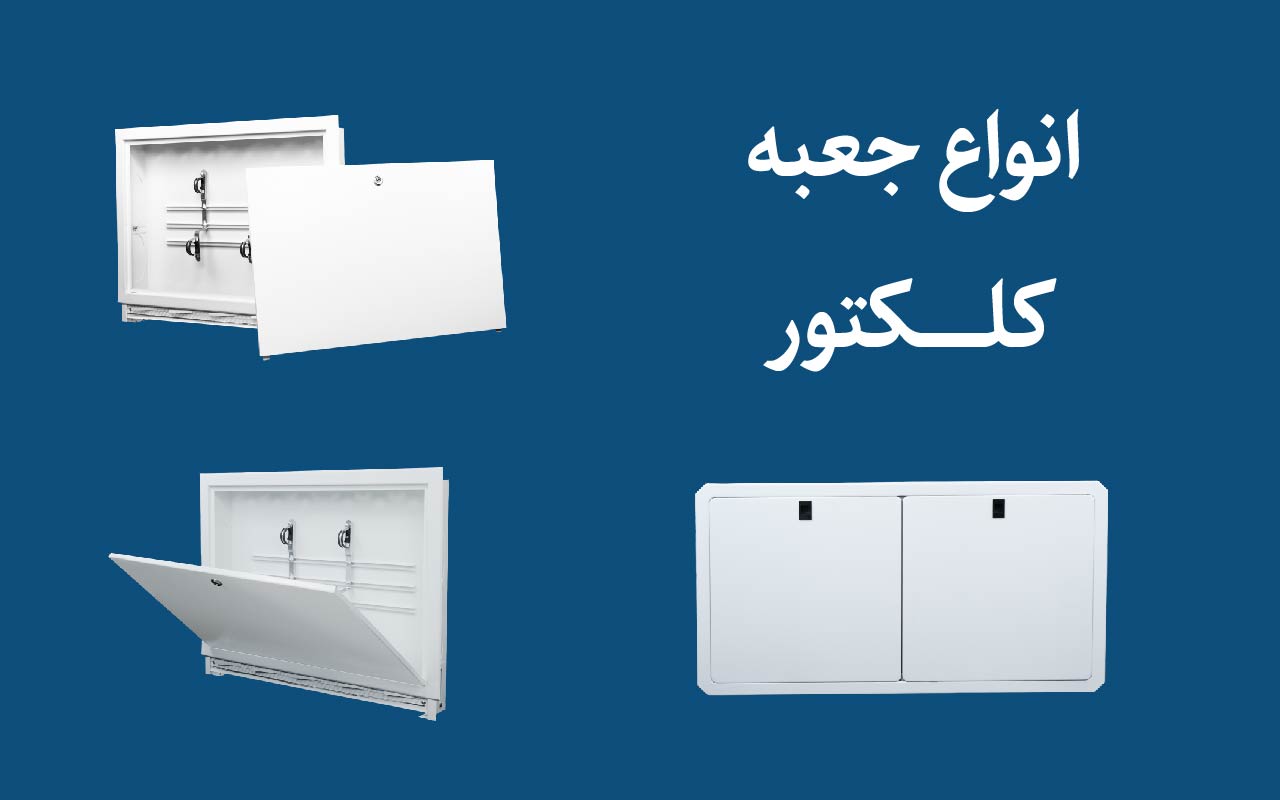

انواع جعبه کلکتور و انتخاب بر اساس نوع پروژه
برای انتخاب درست جعبه کلکتور باید ابتدا بدانیم چه مدلهایی در بازار وجود دارد و آنها چه تفاوتهایی با هم دارند.
| نوع جعبه کلکتور | جنس | مزایا | موارد استفاده |
|---|---|---|---|
| فلزی رنگی | ورق فولادی | مقاومت بالا، مناسب روکار | واحدهای بازسازی، روکار |
| فلزی گالوانیزه/استیل | ضدزنگ | مناسب مکان نمدار یا موتورخانه | پروژه صنعتی |
| پلیمری (ABS/UPVC) | سبک، ضد خوردگی | توکار و دیوار کاذب | ویلا، آپارتمانهای جدید |
| عمقی (قابل تنظیم) | ماژولار | مناسب دیوار خشک و نشتیگیری آسان | پروژههای لوکس |
| کلکتورهای ماژولار با جعبه اختصاصی | فنی و قابل توسعه | مناسب سیستم چندمدار | خانههای هوشمند |
انتخاب جعبه مناسب چگونه هزینه پروژه را کاهش میدهد؟
بسیاری از کارفرماها تصور میکنند هزینه اصلی لولهکشی در لولههاست، اما تجربه پروژههای محتلف نشان میدهد انتخاب یک جعبه مناسب میتواند هزینههای پنهان را کاهش دهد.
با جعبه کلکتور، لولهکشی اضافی حذف می شود و مصرف لوله تا ۲۰٪ کاهش می یابد.
نصب کلکتور در این روش راحتتر و سریعتر است و به این ترتیب، هزینه دستمزد کاهش می یابد.
تاثیر جعبه کلکتور بر کاهش هزینه های لوله کشی در بلندمدت
بسیاری از پیمانکاران فقط به قیمت اولیه جعبه نگاه میکنند، در حالی که تجربه بیش از ۵۰۰ پروژه نشان میدهد تا ۲۵٪ صرفهجویی در مصرف لوله و اتصالات خواهیم داشت و تا ۴۰٪ کاهش زمان نصب و دستمزد داریم.
هزینه تعمیرات و تخریب دیوار تقریباً صفر می گردد. عمر شیرآلات و کلکتور ۲–۳ برابر خواهد بود. ۱۵–۲۰٪ مصرف انرژی پمپ و پکیج (به دلیل فشار یکنواخت) کاهش می یابد.
انواع جعبه کلکتور موجود در بازار ایران (بهروز ۱۴۰۴/۲۰۲۵)
این قیمت ها میانگین قیمت برندهای مطرح در ابان ماه ۱۴۰۴ هست و منبع استناد برای خرید نیست و صرفا برای مقایسه انواع جعبه کلکتور مفید خواهد بود:
| نوع جعبه | جنس | مزایای اصلی | بهترین کاربرد | میانگین قیمت (تومان) |
|---|---|---|---|---|
| روکار ساده | ورق فولادی رنگی | ارزان، نصب سریع | بازسازی، پروژههای موقت | ۶۵۰,۰۰۰ الی ۱,۲۰۰,۰۰۰ |
| توکار پلیمری | ABS یا UPVC | سبک، ضدخوردگی، زیبا | آپارتمانهای جدید، دیوار کاذب | ۱,۱۰۰,۰۰۰الی ۲,۳۰۰,۰۰۰ |
| فلزی گالوانیزه/استیل | فولاد گالوانیزه یا استیل ۳۰۴ | عمر ۳۰+ سال، ضدزنگ | موتورخانه، پروژه صنعتی، مناطق مرطوب | ۲,۵۰۰,۰۰۰ الی ۵,۵۰۰,۰۰۰ |
| ماژولار قابل تنظیم عمق | پلیمر + ریل آلومینیومی | تنظیم عمق ۸–۱۸ cm، نشتیگیری آسان | پروژه لوکس، کناف و drywall | ۲,۸۰۰,۰۰۰ الی ۶,۸۰۰,۰۰۰ |
| هوشمند چندمدار | کامپوزیت + پورتهای اضافی | محل نصب سنسور نشتی، گیج فشار، شیر برقی | خانه هوشمند، گرمایش کف + آب مصرفی | ۷,۵۰۰,۰۰۰ الی ۱۸,۰۰۰,۰۰۰ |
نسل جدید جعبه کلکتورهای ماژولار و هوشمند
در پروژههای جدید معماری که سیستم آبرسانی، سرمایش، گرمایش و حتی آبیاری هوشمند دارند، جعبههای پیشرفته وارد بازار شدهاند، این نوع جعبهها برای ساختمانهای لوکس و پروژههای خاص ارزش افزوده ایجاد میکنند:
- جعبههای پورتدار با محل نصب شیر برقی
- جعبههای چندمدار برای کلکتور آب، پکیج، گرمایش کف
- قابلیت نصب گیج فشار، سنسور نشتی آب، هشدار قطع مدار
در نهایت چه جعبه کلکتوری بخریم؟
پیشنهاد بهینه آپارتمان معمولی ۵۰–۱۲۰ متر: جعبه توکار پلیمری ۱۲–۱۴ cm با درب لولایی
ویلا یا دوبلکس: جعبه ماژولار قابل تنظیم + درب استیل مگنتی
پروژه صنعتی/موتورخانه: جعبه گالوانیزه ۱۶–۲۰ cm با قفل و شیر تخلیه
خانه هوشمند یا لوکس: جعبه ماژولار هوشمند با پورت سنسور و گیج
با انتخاب درست جعبه کلکتور، نهتنها هزینههای پنهان پروژه را تا ۳۰٪ کاهش میدهید، بلکه آرامش خاطر ۲۰–۳۰ ساله برای خود و مالکان آینده تضمین میکنید.
