در طی سالهای گذشته، سقف وافل به یکی از سیستمهای سقفسازی محبوب و کاربردی در پروژههای متوسط و بزرگ تبدیل شده است؛ چرا که ترکیبی از زیبایی معماری، عملکرد سازهای مطلوب، کاهش مصرف بتن و امکان ایجاد دهانههای بلند بدون نیاز به تیرهای میانی را ارائه میدهد. در این سیستم، پس از اجرای دال و قالببندی، لایهای از اسکرید بهمنظور تراز کردن سطح نهایی و آمادهسازی برای پوششهای کف اجرا میشود که به بهبود کیفیت اجرا و دقت ابعادی کمک میکند. از آن جایی که پروژههای عمرانی به سرعت، دقت و صرفه اقتصادی نیاز دارند، استفاده از سیستمهایی نظیر وافل سقف میتواند بسیاری از چالشهای قدیمی را برطرف نماید. در ادامه، بررسی خواهیم کرد که سقف وافل چیست و چه انواع و کاربردهایی دارد.
سقف وافل چیست و چه کاربردی دارد؟

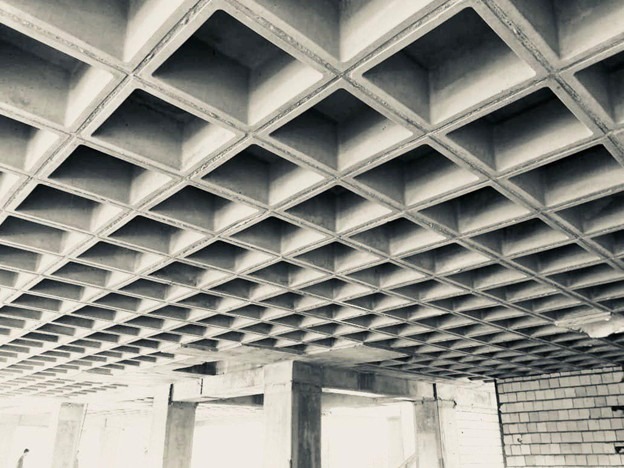

سیستم سقفی وافل نوعی دال بتنی مشبک محسوب میشود که هدف آن کاهش وزن مرده سازه و افزایش استحکام خمشی و برشی سقف است. هندسهی شبکهای این سقف باعث میشود تا بارهای وارد بر سازه به شیوهای بهینه منتقل گردند و عملکرد بهتری نسبت به سقفهای سنتی ارائه دهند. از جمله دلایل اصلی که باعث شده این سقف در پروژههای تجاری، اداری و پارکینگهای طبقاتی محبوبیت زیادی پیدا کند، میتوانیم به کاهش مصرف بتن و میلگرد، کاهش وزن مرده سازه و افزایش مقاومت و همچنین امکان ایجاد دهانههای بزرگ بدون ستون اشاره داشته باشیم.
این سقفها به دلیل خصوصیات منحصربهفردی که دارند در شرایط مختلفی مورد استفاده قرار میگیرند. این نوع از سقفها به دلیل توانایی ایجاد دهانههای بلند، ظاهر منظم و رفتار سازهای مطلوب، برای فضاهایی نظیر پارکینگهای طبقاتی، مراکز خرید، سالنهای ورزشی، ساختمانهای مرتفع، فضاهای اداری و پروژههای صنعتی مورد استفاده قرار میگیرند. علاوه بر این، در پروژههایی که معمار دنبال سقفی اکسپوز با الگوی هندسی خاص میگردد، این سقف یک انتخاب عالی محسوب میشود.

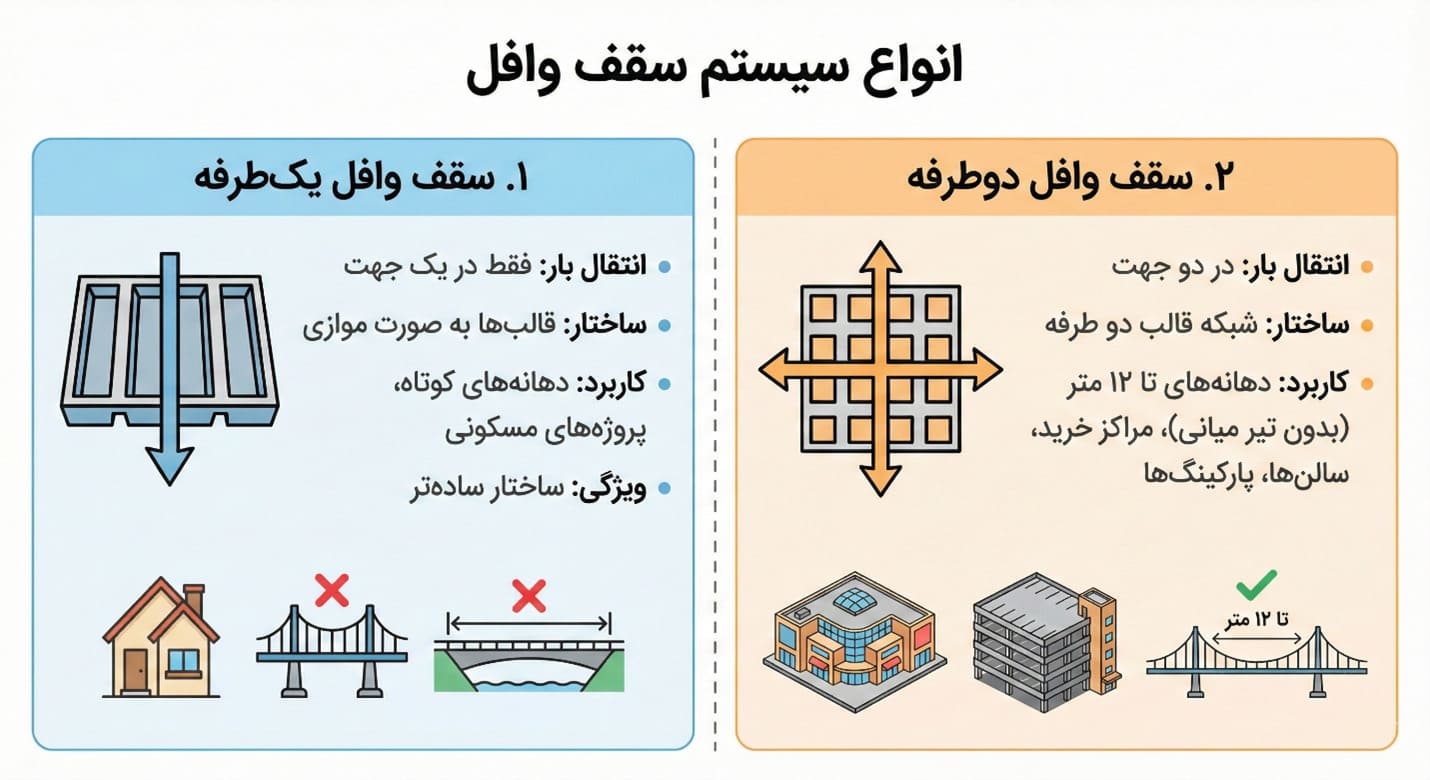

انواع سقف وافل
سیستم وافل را میتوان به دو شیوه مختلف طراحی و اجرا نمود:
۱. سقف وافل یکطرفه
در این سیستم، بارها فقط در یک جهت منتقل میشوند و قالبها به صورت موازی در کنار یکدیگر قرار میگیرند. این نوع سقفها مناسب پروژههایی هستند که دهانهها طول زیادی ندارند. ساختار سقفهای وافل یک طرفه معمولاً سادهتر بوده و در بسیاری از پروژههای مسکونی کارایی دارد.
۲. سقف وافل دوطرفه
در این نوع سقف، شبکه قالبها دو طرفه بوده و بارهای سازهای در دو جهت منتقل خواهند شد. سیستم وافل در حالت دو طرفه میتواند دهانههایی تا ۱۲ متر را بدون تیر میانی پوشش دهد. این ویژگی باعث میشود که در مراکز خرید، سالنها، سولهها و پروژههای پارکینگ طبقاتی به وفور مورد استفاده قرار گیرد.
مشخصات سقف وافل
برای درک بهتر عملکرد سیستم وافل لازم است که با مشخصات آن کمی بیشتر آشنا شویم. این سقفها معمولاً با استفاده از قالبهایی در ابعاد ۶ تا ۹۰ سانتیمتر ساخته میشوند و عمق دال نیز میتواند بین ۳۰ الی ۵۰ سانتیمتر باشد. چنین ساختاری باعث ایجاد حفرههایی در سطح زیرین سقف شده که وزن دال را کاهش و مقاومت خمشی آن را افزایش میدهد. از جمله مشخصات اصلی این سقفها میتوانیم به موارد زیر اشاره داشته باشیم:
- کاهش مصرف بتن تا ۳۰٪
- کاهش مصرف میلگرد تا ۲۰٪
- افزایش سختی جانبی ساختمان
- بهبود عملکرد سازه در برابر زلزله
- ظاهر معماری منظم قابل اجرا با پوششهای مختلف مانند نمای سیمانی
مراحل اجرای سقف وافل
برای اجرای سیستم وافل در کل باید ۴ مرحله با دقت بالا اجرا شود:
۱. زیرسازی و نصب قالبها
در قدم اول زیرسازی با هدف ایجاد یک بستر ایمن و پایدار برای چیدمان قالبها انجام خواهد شد. این مرحله شامل نصب شمعبندی فلزی، جکهای سقفی و داربستهایی میشود که باید بر اساس نقشههای اجرایی و محاسبات مهندسی جانمایی شوند. در این مرحله، تراز بودن جکها و رعایت فاصله بین شمعها بسیار حائز اهمیت است؛ چرا که کوچکترین خطا میتواند منجر به تغییر شکل دال یا ایجاد تنشهای ناخواسته در بتن گردد.
بعد از آمادهسازی زیرکار، قالبهای وافل مطابق نقشه اجرا در کنار یکدیگر قرار میگیرند و توسط قفلها یا اتصالات مخصوص ثابت میشوند. در این مرحله دقت در فاصلهگذاری میان قالبها، هماهنگی با مسیرهای تأسیساتی، جلوگیری از ایجاد درزهای اضافی و کنترل ترازبندی کلی سطح از مهمترین نکات اجرایی است.
۲. آرماتورگذاری سقف
در این مرحله، ابتدا شبکه آرماتور تحتانی مطابق نقشه با میلگردهای طولی و عرضی بسته میشود تا مقاومت لازم در برابر کشش اولیه تأمین شود. سپس فاصلهگذارها (اسپیسرها) نصب میشوند تا پوشش بتنی مطابق استانداردهای آییننامهای رعایت گردد. در ادامه، میلگردهای برشی، تقویتی و میلگردهای مخصوص دهانههای بلند یا کنسولها جانمایی شده و در نهایت شبکه آرماتور فوقانی اجرا میشود.
۳. بتنریزی سقف
در پروژههای بزرگ، حجم بتن و ملات مورد استفاده بسیار زیاد است. در اجرای این سقف و اجرای کف سازی، مقدار زیادی بتن، ملات و مصالح باید به طبقات انتقال پیدا کند؛ به همین خاطر در پروژههای بزرگ معمولاً از دستگاه اسکرید یا همان دستگاه انتقال مصالح استفاده خواهند کرد. این موضوع نه تنها منجر به افزایش سرعت اجرای پروژه شده بلکه کیفیت بتنریزی را نیز تضمین مینماید. در مجموع استفاده از دستگاه انتقال مصالح اسکرید از جمله راهکارهای استاندارد در پروژههای حجیم است.
۴. قالببرداری و پرداخت نهایی

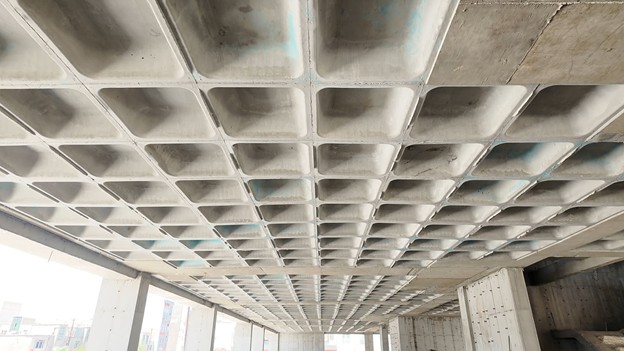

پس از گیرش بتن، قالبها با رعایت زمانبندی استاندارد، مرحلهبهمرحله باز خواهند شد تا هیچگونه تنش اضافی به دال وارد نشود. فرایند قالببرداری باید با دقت بالایی صورت گیرد؛ چرا که کوچکترین ضربه یا فشار نادرست میتواند منجر به لبپریدگی بتن یا آسیب دیدن لبههای حفرههای وافل شود. بعد از خارج کردن قالبها، سطح زیرین دال به صورت یک شبکه منظم دیده خواهد شد که یکی از ویژگیهای ظاهری اصلی در سقفهای وافل محسوب میشود.
آیا سقف وافل بهترین گزینه برای پروژه شماست؟
در پروژههایی که نیاز به ایجاد دهانههای بلند بدون تیر میانی، دستیابی به فرمهای مدرن معماری و کاهش مصرف بتن و میلگرد وجود دارد، سقف وافل میتواند یکی از کارآمدترین گزینههای ساخت باشد. ویژگیهایی مانند سبکسازی سازه، بهبود عملکرد خمشی و امکان طراحی انعطافپذیر، این سیستم را برای ساختمانهای اداری، تجاری، پارکینگها و حتی پروژههای صنعتی ایدهآل نموده است.
از طرف دیگر، مزیتهای این سیستم سقفی شامل افزایش سرعت اجرا به ویژه با استفاده از دستگاه انتقال مصالح اسکرید، کاهش وزن سازه در مقایسه با دالهای تخت، قابلیت ایجاد ظاهر منظم و امکان ترکیب با نمای سیمانی در فضاهای داخلی، و همچنین بهبود رفتار سازهای در برابر نیروهای لرزهای نیز میشود. در نهایت، بررسی مشخصات سقف وافل و انتخاب درست از بین مدلهای یک طرفه و دو طرفه به مهندسان این امکان را میدهد که بتوانند برای پروژه مورد نظر بهترین تصمیمگیری را داشته باشند.
