روش تاپ دان (Top-Down) پاسخی است که صنعت ساختمان به این چالش‌ها داده است. این روش به‌ویژه در پروژه‌هایی که سرعت، ایمنی و پایداری اهمیت بالایی دارد، مورد توجه طراحان و مجریان قرار گرفته است. در ادامه، این روش را با جزئیات بررسی می‌کنیم و مزایا، مراحل اجرا، کاربردها و تفاوت‌های آن با روش‌های دیگر را مرور خواهیم کرد.
تاپ دان چیست؟
روش تاپ دان یا Top-Down یک شیوه‌ی گودبرداری و اجرای سازه‌های زیرسطحی است که در آن، ساخت سازه از بالا به پایین انجام می‌شود. برخلاف روش‌های سنتی که ابتدا گودبرداری کامل انجام می‌شود و سپس ساخت سازه آغاز می‌شود، در روش تاپ دان ابتدا سازه‌های نگهبان و ستون‌ها اجرا می‌شوند، سپس در هر مرحله از پایین آوردن سطح خاک، کف یک طبقه نیز ساخته می‌شود. تاپدان باعث افزایش ایمنی، کاهش زمان و صرفه‌جویی در منابع می‌شود.

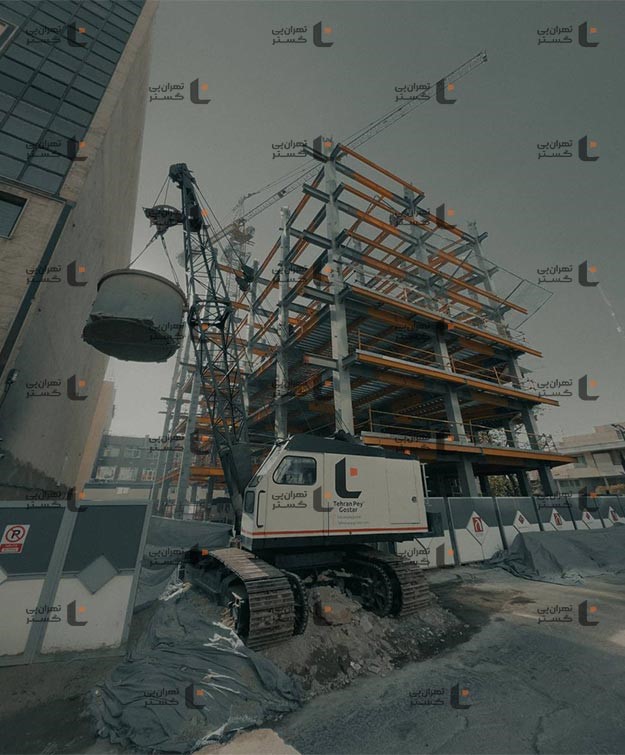

مزایای اصلی روش تاپ دان
۱. افزایش ایمنی پروژه
در مناطق شهری، مجاورت با ساختمان‌های قدیمی، حساس و پرخطر بسیار رایج است. استفاده از روش تاپ دان باعث می‌شود که پایداری خاک حفظ شود و خطر ریزش گود به حداقل برسد.
۲. کاهش زمان پروژه
به دلیل هم‌زمانی اجرای طبقات زیرزمین و طبقات روی زمین، زمان کلی پروژه کاهش می‌یابد.
۳. صرفه‌جویی در هزینه‌ها
هرچند در ابتدا به‌نظر می‌رسد تاپ دان (تاپدان) روش پرهزینه‌تری است، اما در بلندمدت باعث صرفه‌جویی چشمگیر در هزینه‌های نگهداری گود، جبران خسارات احتمالی و تسریع بهره‌برداری می‌شود.
۴. مناسب برای زمین‌های با سطح آب زیرزمینی بالا
در بسیاری از نقاط تهران و دیگر شهرهای کشور، سطح آب زیرزمینی بالاست. تاپ دان با اجرای سازه‌های نگهبان و کف طبقات به‌صورت مرحله‌ای، کنترل بهتری بر نشت آب فراهم می‌کند.
روند اجرای روش تاپ دان چگونه است؟
اجرای روش تاپ دان (تاپدان) یک فرآیند تخصصی و مرحله‌ای است که به‌گونه‌ای طراحی شده تا هم‌زمان با حفاری زمین، سازه اصلی نیز ساخته شود. این تکنیک برخلاف روش‌های سنتی که ابتدا گودبرداری کامل انجام می‌شود و سپس سازه ساخته می‌شود، به شکل لایه‌لایه از بالا به پایین پیش می‌رود. در ادامه به طور خلاصه مراحل اجرای تاپ دان را بررسی می‌کنیم:

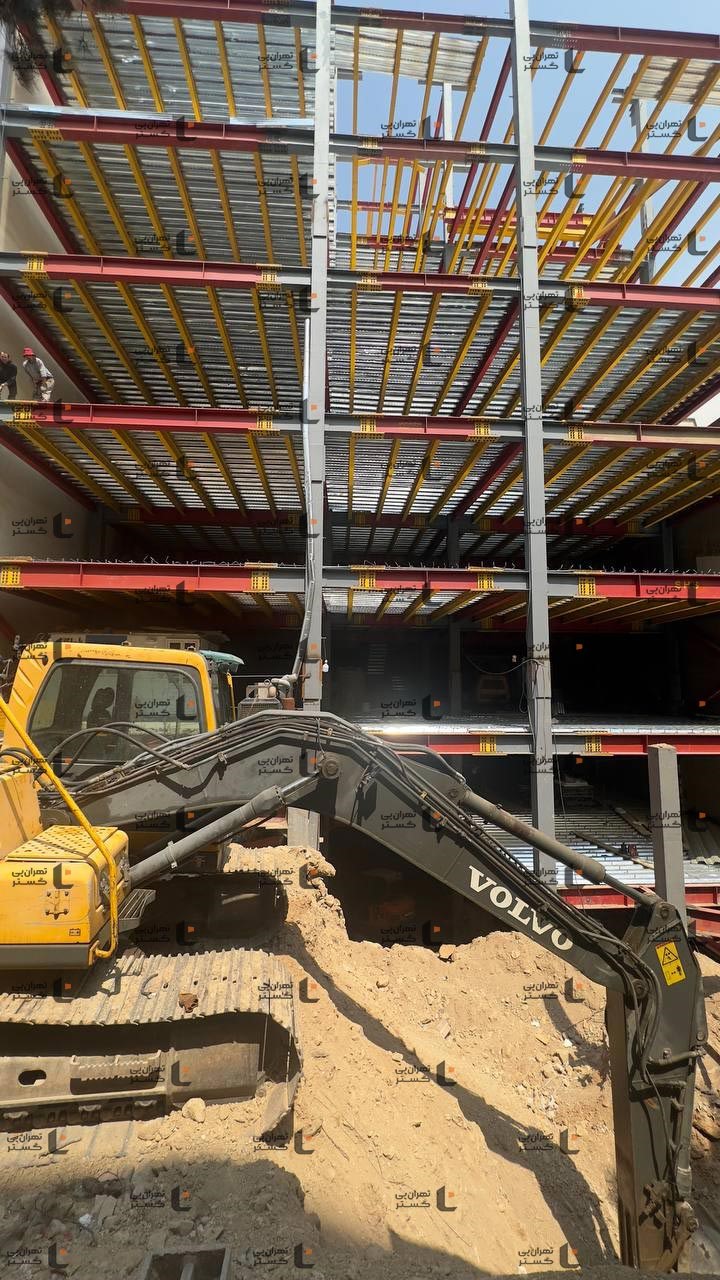

۱. اجرای دیوار دیافراگمی یا شمع‌های پیرامونی
در ابتدا، پیش از هرگونه گودبرداری، دیوارهای نگهبان اطراف زمین اجرا می‌شوند. این دیوارها که معمولاً از نوع دیافراگمی یا شمع‌های بتنی هستند، نقش تثبیت جداره‌ها را بر عهده دارند و مانع ریزش خاک در حین عملیات می‌شوند.

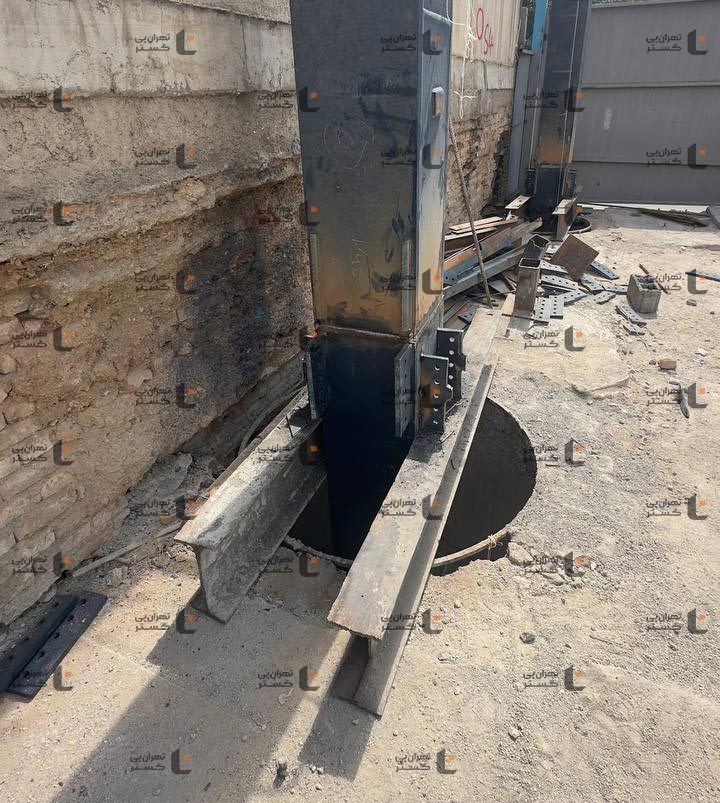

۲. اجرای فونداسیون موقت و ستون‌های سازه‌ای
پس از اجرای دیوارهای جانبی، ستون‌های سازه‌ای (معمولاً از نوع فولادی یا بتنی) در محل تعیین‌شده در پلان سازه نصب می‌شوند. این ستون‌ها تا تراز نهایی فونداسیون امتداد دارند و در مراحل بعدی نقش تحمل بارهای سازه‌ای را ایفا می‌کنند.
۳. بتن‌ریزی دال همکف
دال سقف طبقه همکف، که معمولاً اولین دال بتنی اجراشده در پروژه است، نقش مهمی در تثبیت سیستم و شروع عملیات حفاری ایفا می‌کند. این دال هم‌زمان با خاک‌برداری زیر آن اجرا می‌شود تا هم باربری سازه‌ای را برعهده بگیرد و هم فضای کاری برای ادامه پروژه فراهم کند.
۴. حفاری لایه‌به‌لایه و اجرای دال‌ها
پس از تثبیت دال همکف، عملیات گودبرداری از زیر این دال آغاز می‌شود. به‌صورت مرحله‌ای، خاک هر طبقه تخلیه شده و بلافاصله پس از آن، دال کف همان طبقه اجرا می‌شود. این فرایند تا رسیدن به تراز نهایی فونداسیون ادامه پیدا می‌کند.
۵. اجرای فونداسیون و تکمیل سازه
در انتها، پس از رسیدن به عمق نهایی و اجرای دال‌های میانی، فونداسیون نهایی پروژه اجرا می‌شود و پس از آن ساخت طبقات فوقانی به‌طور معمول ادامه می‌یابد.
در چه پروژه‌هایی باید از تاپ دان استفاده کرد؟
- پروژه‌های بلندمرتبه در بافت متراکم شهری
- ساختمان‌هایی که نیاز به چند طبقه زیرزمین دارند
- نزدیکی به سازه‌های حساس یا تاریخی
- زمین‌هایی با سطح آب بالا یا خاک‌های ریزدانه سست
- پروژه‌هایی با محدودیت زمان بهره‌برداری (مثل مراکز تجاری بزرگ)
تفاوت تاپ دان با روش سنتی گودبرداری
| معیار | روش سنتی | روش تاپ دان |
| زمان اجرا | بیشتر | کمتر |
| ایمنی گود | پایین‌تر | بسیار بالا |
| امکان اجرای طبقات فوقانی | پس از اتمام گودبرداری | هم‌زمان با گودبرداری |
| هزینه‌های نگهداری گود | بالا | کمتر |
| کنترل آب زیرزمینی | سخت‌تر | مؤثرتر |
چالش‌ها و ملاحظات اجرای روش تاپ دان (تاپدان)
اگرچه روش تاپ دان (یا همان تاپدان) به دلیل مزایای فنی و ایمنی بالا در پروژه‌های شهری و عمیق بسیار محبوب شده است، اما این روش نیز چالش‌ها و محدودیت‌های خاص خود را دارد. اجرای موفق آن به دانش فنی، برنامه‌ریزی دقیق و هماهنگی کامل بین تیم‌های مختلف نیاز دارد. در ادامه مهم‌ترین چالش‌های اجرای روش تاپدان را مرور می‌کنیم:
۱. هماهنگی پیچیده بین مراحل اجرا
یکی از مهم‌ترین چالش‌ها در اجرای تاپ دان، نیاز به هماهنگی کامل بین تیم سازه، خاک‌برداری، تأسیسات و نظارت است. چون در این روش، ساخت سازه و گودبرداری به‌صورت هم‌زمان انجام می‌شود، کوچک‌ترین تأخیر یا اشتباه در یک بخش می‌تواند کل پروژه را با مشکل مواجه کند. عدم تطابق در زمان‌بندی می‌تواند باعث توقف عملیات یا بروز آسیب به ساختار سازه‌ای شود.
۲. نیاز به طراحی دقیق و محاسبات مهندسی پیچیده
در روش تاپ دان، به دلیل اجرای دال‌های سازه‌ای هم‌زمان با حفاری، بارهای وارده به اجزای سازه در طول زمان تغییر می‌کند. بنابراین طراحی دال‌ها، ستون‌ها و دیوارهای نگهبان باید با دقت بسیار بالا و با درنظر گرفتن شرایط اجرایی مرحله‌ای انجام شود. اشتباه در محاسبات می‌تواند منجر به تغییر شکل دال‌ها یا حتی ناپایداری سازه شود.
۳. محدودیت در فضا و تجهیزات
اگرچه تاپ دان برای پروژه‌هایی با محدودیت فضایی ایده‌آل است، اما همین ویژگی می‌تواند چالش‌برانگیز باشد. فضای کم برای حرکت ماشین‌آلات، ذخیره مصالح و استقرار نیروها ممکن است سرعت کار را کاهش دهد یا باعث افزایش هزینه‌های اجرایی شود.
۴. هزینه اولیه بالاتر
اجرای روش تاپدان به تجهیزات خاص، نیروی متخصص و طراحی دقیق نیاز دارد که نسبت به روش‌های سنتی ممکن است در ابتدا هزینه‌برتر باشد. همچنین نیاز به اجرای هم‌زمان چند فعالیت، مصرف بیشتر قالب‌بندی و بتن‌ریزی در چند مرحله، هزینه‌های جانبی را افزایش می‌دهد. البته در بلندمدت، این هزینه‌ها با کاهش زمان پروژه و افزایش ایمنی جبران خواهد شد.
۵. حساسیت بالا به خطاهای اجرایی
در روش تاپ دان، به دلیل اجرای دال‌ها به‌صورت موقت و سپس استفاده نهایی از آن‌ها، کیفیت بتن‌ریزی، موقعیت دقیق ستون‌ها و رعایت ترازهای اجرایی اهمیت بسیار زیادی دارد. هرگونه انحراف از پلان اولیه ممکن است در مراحل بعدی اصلاح‌ناپذیر باشد یا هزینه‌های سنگینی در پی داشته باشد.
۶. دشواری در بازرسی و کنترل کیفی
چون در این روش بخش زیادی از عملیات زیر دال‌های اجراشده انجام می‌شود، دسترسی ناظران و کارشناسان کنترل کیفی به بخش‌های حفاری‌شده و دال‌های جدید محدودتر است. بنابراین باید از ابزارهای دقیق‌تری برای کنترل کیفیت استفاده شود و تیم نظارت تجربه کافی در اجرای پروژه‌های مشابه داشته باشد.
برای اجرای موفق روش تاپ دان، طراحی دقیق سازه‌ها و برنامه‌ریزی مرحله‌ای عملیات بسیار حیاتی است، چون اجرای هم‌زمان گودبرداری و ساخت سازه نیاز به هماهنگی کامل دارد. استفاده از تیم اجرایی متخصص با تجربه قبلی در پروژه‌های مشابه، احتمال بروز خطا را کاهش می‌دهد. همچنین، نظارت مستمر با ابزارهای دقیق مانند حسگرهای تراز و دستگاه‌های مانیتورینگ، کمک می‌کند کیفیت اجرا حفظ شود، مخصوصاً در بخش‌هایی که دید مستقیم وجود ندارد. ارتباط مؤثر بین تیم‌های طراحی، اجرا و نظارت نیز نقش مهمی در پیشگیری از تأخیرها و خطاها دارد. در مجموع، موفقیت در روش تاپدان نیازمند ترکیب دانش فنی، تجربه اجرایی و مدیریت دقیق است.
اجرای تاپ دان در تهران؛ فرصتی برای پروژه‌های پیچیده شهری
کلان‌شهر تهران با ویژگی‌های خاص زمین‌شناسی، تراکم بالای ساختمانی و محدودیت‌های جدی در فضا و زمان، به‌شدت نیازمند استفاده از روش‌های نوین گودبرداری است. روش تاپ دان دقیقاً برای همین نوع پروژه‌ها طراحی شده است. در بسیاری از پروژه‌های واقع در مناطق پرتردد شهری، از شمال تهران تا مرکز شهر، اجرای تاپ دان به‌عنوان تنها راهکار ایمن و اقتصادی مورد استفاده قرار می‌گیرد.
انتخاب روش تاپ دان برای چه پروژه‌هایی مناسب‌تر است؟
اگر پروژه‌ای شرایط زیر را دارد، قطعاً روش تاپ دان گزینه مناسبی برای شماست:
- ملک در بافت فرسوده یا متراکم قرار دارد
- ساختمان همجوار دارای حساسیت بالاست (مثلاً قدمتی یا بیمارستانی است)
- پروژه نیاز به گودبرداری بیش از ۸ متر دارد
- سرعت در اجرای پروژه اولویت دارد
روش تاپ دان چگونه به افزایش سرعت ساخت کمک می‌کند؟
یکی از ویژگی‌های مهم تاپ دان، قابلیت اجرای هم‌زمان بخش‌های مختلف پروژه است. با این روش، در حالی که طبقات زیرزمین در حال ساخت هستند، اجرای اسکلت سازه‌ی فوقانی نیز از طبقه همکف آغاز می‌شود. این ویژگی باعث می‌شود تا زمان کل پروژه گاهی تا ۳۰٪ کاهش پیدا کند؛ که در پروژه‌های بزرگ، تأثیر مستقیمی بر صرفه‌جویی مالی و تسریع بهره‌برداری دارد.
چگونه یک مجری حرفه‌ای برای اجرای تاپ دان انتخاب کنیم؟
انتخاب تیم مجری تاپ دان باید بر اساس تجربه، تجهیزات، نمونه پروژه‌های مشابه و تیم مهندسی کارآزموده باشد. لازم است پیش از عقد قرارداد، اسناد فنی، روش اجرا، جزئیات طراحی و تجهیزات مورد استفاده به دقت بررسی شود.
همچنین پیشنهاد می‌شود از خدمات شرکت‌هایی استفاده کنید که نمونه پروژه‌های موفق در سطح شهر دارند و از نظر فنی در اجرای دیوار دیافراگمی، شمع‌کوبی، زهکشی و پایدارسازی خاک توانمند هستند.
نتیجه‌گیری
روش تاپ دان، یک انقلاب در حوزه گودبرداری و ساخت‌وساز در مناطق شهری است. این روش، نه تنها مشکلات سنتی در نگهداری گود را حل کرده، بلکه با ایجاد امکان اجرای هم‌زمان طبقات فوقانی و تحتانی، بهینه‌سازی زمان و هزینه را نیز به همراه آورده است. اگر پروژه‌ای در محدوده شهری، با گودبرداری عمیق، محدودیت زمانی یا شرایط ژئوتکنیکی خاص دارید، حتماً تاپ دان را به عنوان گزینه‌ای استراتژیک در نظر بگیرید.
برای آشنایی و دریافت مشاوره رایگان در زمینه خدمات تخصصی گودبرداری و پایدارسازی گود، به آدرس زیر مراجعه کنید:
https://www.tehranpeygostar.com
تاپ دان به‌نظر خیلی پیچیده و پرهزینه میاد، چرا باید به‌جای روش سنتی استفاده بشه؟
درسته که اجرای تاپ دان نسبت به روش سنتی نیازمند برنامه‌ریزی و تجهیزات دقیق‌تریه، اما این روش به‌خصوص در پروژه‌های شهری با تراکم بالا یا در مجاورت ساختمان‌های حساس، بسیار ایمن‌تر و به‌صرفه‌تره.
